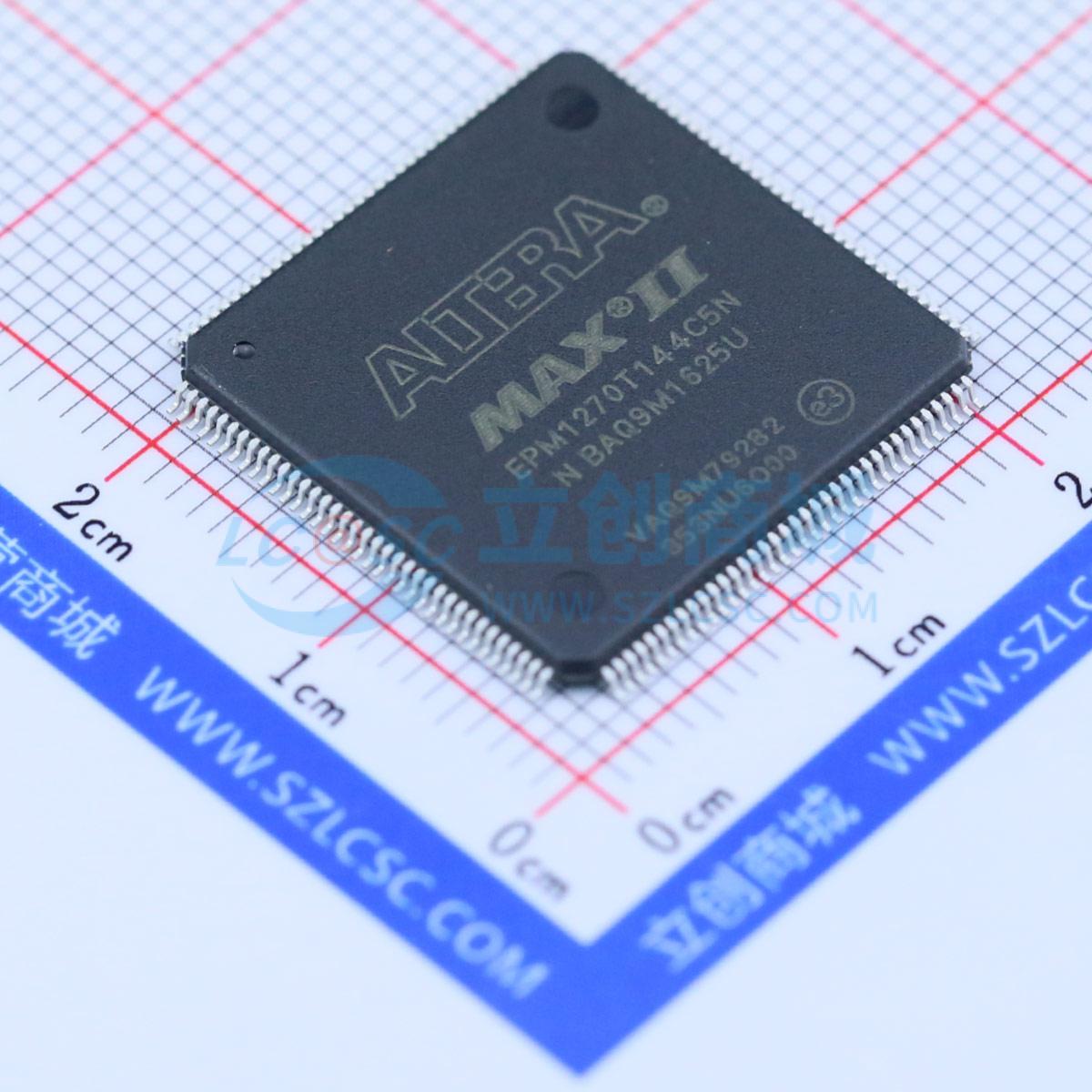

温馨提醒：图片仅供参考，商品以实物为准
EPM1270T144C5N
EPM1270T144C5N
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 芯片 CPLD MAX II ISP SMD TQFP144 CPLD类型: FLASH 宏单元数: 980 输入/输出数: 116 电源电压最小值: 2.375V 电源电压最大值: 2.625V 封装类型: TQFP 针脚数: 144 传播延迟时间: 5.9ns 整体时钟设定时间: 1.9ns 频率: 201.1MHz 工作温度最小值: 0°C 工作温度最高值: 85°C MSL: MSL 3 - 168小时 可编程逻辑类型: CPLD 器件标号: 1270 封装/箱盒: TQFP 工作温度范围: 0°C 至 +85°C 电源电压范围: 2.375V 至 2.625V, 3V 至 3.6V 系列: MAX II 芯片温度范围: 商用 表面安装器件: SMD 输入/输出接口标准: LVCMOS, LVTTL, PCI 输入/输出线数: 116 逻辑芯片功能: CPLD 逻辑芯片基本号: EPM1270T
- 品牌名称
- Intel/Altera
- 商品型号
- EPM1270T144C5N
- 商品编号
- C5358
- 商品封装
- TQFP-144(20x20)
- 包装方式
- 托盘
- 商品毛重
- 33.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可编程逻辑器件(CPLD/FPGA) | |
| 类型 | 其它PLD | |
| 工作电压(VCCIO) | 3.3V；2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 逻辑单元数 | - | |
| 逻辑阵列块数量 | 1270 | |
| 工作温度 | 0℃~+85℃ |
商品概述
MAX II系列即时启动、非易失性CPLD基于0.18μm六层金属闪存工艺，逻辑单元（LE）密度从240到2210（等效宏单元从128到2210），非易失性存储容量为8 Kbits。与其他CPLD架构相比，MAX II器件提供了高I/O数量、快速性能和可靠的适配性。MAX II器件具有MultiVolt内核、用户闪存（UFM）块和增强的在系统可编程性（ISP），旨在降低成本和功耗，同时为诸如总线桥接、I/O扩展、上电复位（POR）和时序控制以及设备配置控制等应用提供可编程解决方案。
商品特性
- 低成本、低功耗CPLD
- 即时启动、非易失性架构
- 待机电流低至2 mA
- 提供快速的传播延迟和时钟到输出时间
- 提供四个全局时钟，每个逻辑阵列块（LAB）有两个可用时钟
- UFM块高达8 Kbits，用于非易失性存储
- MultiVolt内核支持3.3 V/2.5 V或1.8 V的外部电源电压
- MultiVolt I/O接口支持3.3 V、2.5 V、1.8 V和1.5 V逻辑电平
- 总线友好架构，包括可编程压摆率、驱动强度、总线保持和可编程上拉电阻
- 施密特触发器支持抗噪声输入（每个引脚可编程）
- 完全符合外围组件互连专业组（PCI SIG）PCI本地总线规范2.2版，适用于66 MHz下的3.3 V操作
- 支持热插拔
- 内置符合IEEE Std. 1149.1 - 1990的联合测试行动组（JTAG）边界扫描测试（BST）电路
- 符合IEEE Std. 1532的ISP电路
应用领域
- 总线桥接
- I/O扩展
- 上电复位（POR）和时序控制
- 设备配置控制
