温馨提醒：图片仅供参考，商品以实物为准

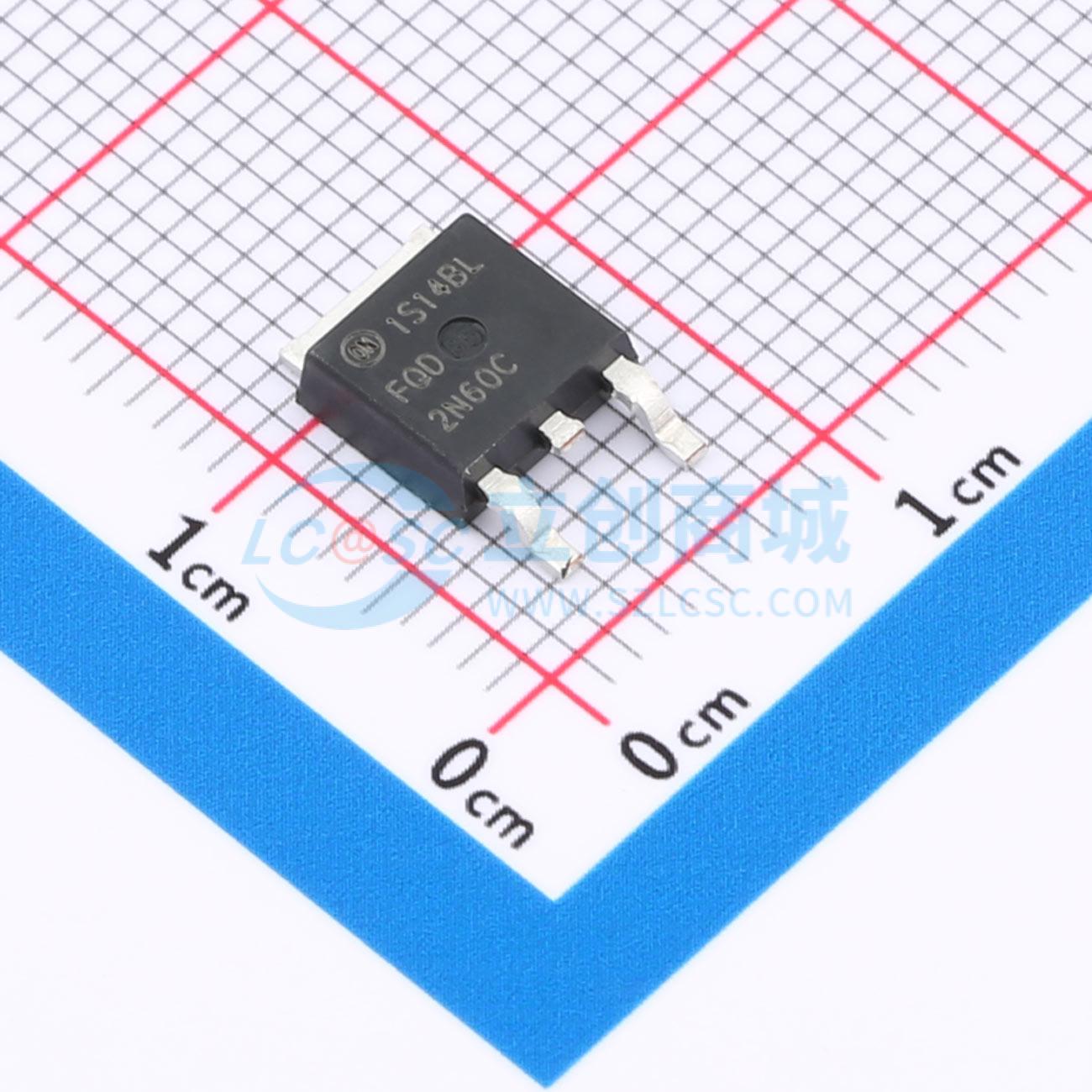

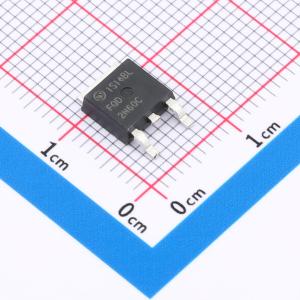

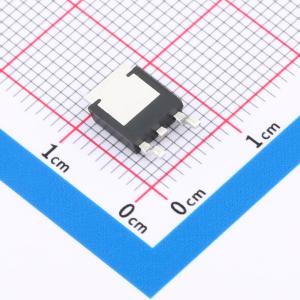

FQD2N60CTM
1个N沟道 耐压:600V 电流:1.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,600V,1.9A,4.7Ω@10V
- 品牌名称
- onsemi(安森美)
- 商品型号
- FQD2N60CTM
- 商品编号
- C5386
- 商品封装
- TO-252(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.438克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 1.9A | |
| 导通电阻(RDS(on)) | 4.7Ω@10V,0.95A | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 12nC@480V | |
| 输入电容(Ciss) | 235pF@25V | |
| 反向传输电容(Crss) | 3pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
这些N沟道增强型功率场效应晶体管采用仙童半导体公司专有的平面条状DMOS技术制造。 这种先进技术经过特别设计，可将导通电阻降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合用于高效开关模式电源、有源功率因数校正以及基于半桥拓扑的电子镇流器。
商品特性
- 1.9A、600V，VGS = 10V时，RDS(ON) = 4.7Ω
- 低栅极电荷（典型值8.5nC）
- 低Crss（典型值4.3pF）
- 快速开关
- 100%雪崩测试
- 改善的dv/dt能力
应用领域
- 高效开关模式电源
- 有源功率因数校正
- 基于半桥拓扑的电子镇流器
