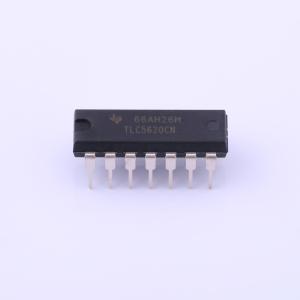

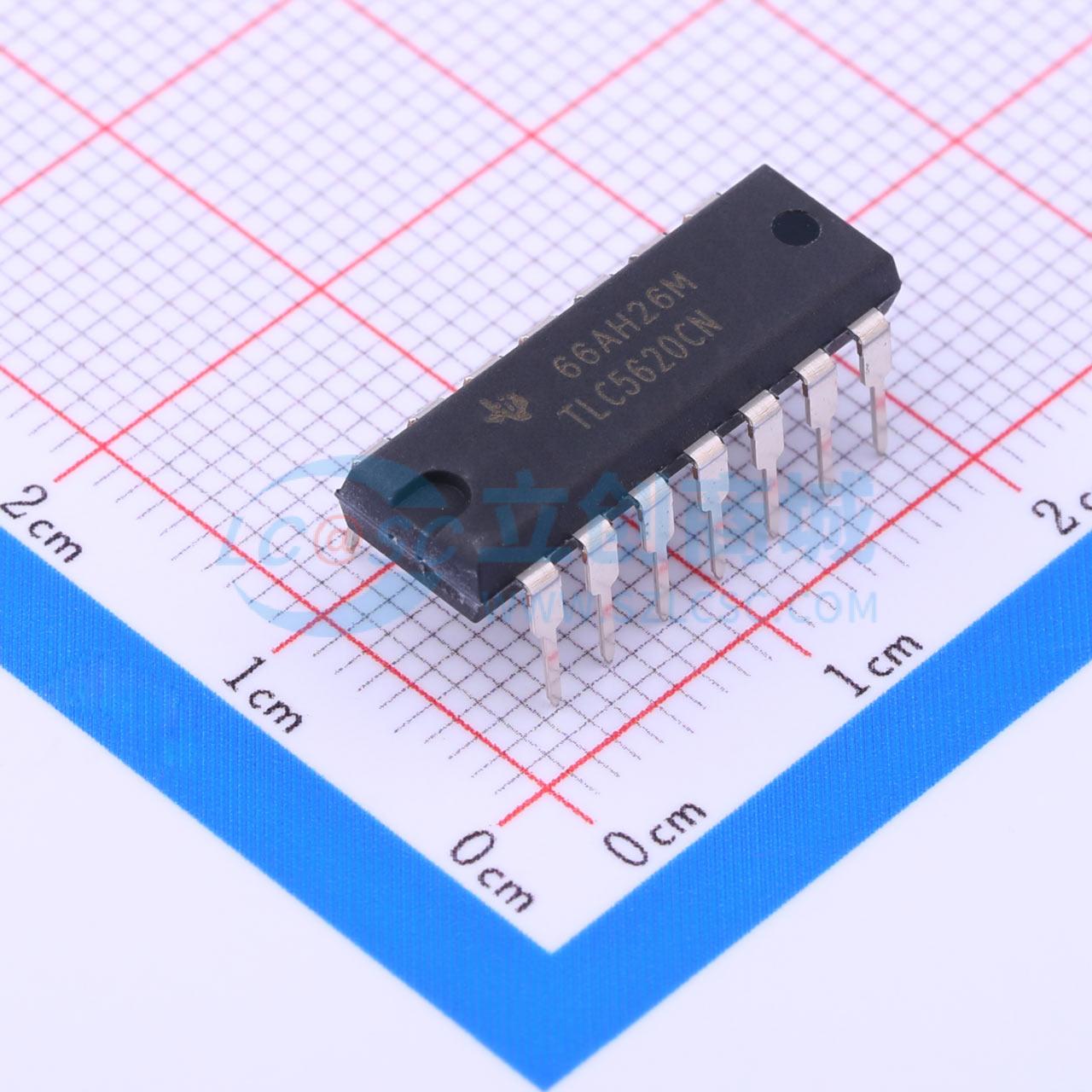

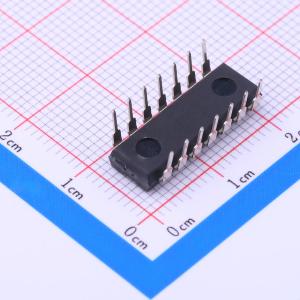

TLC5620CN

2.0-14P卧贴带扣编带

描述: P数：14P，卧贴带扣，系列：HY 配套公头胶壳：C7437226 配套金属端子：C19192978
品牌名称: TI(德州仪器)
商品型号: TLC5620CN
商品编号: C5341
商品封装: PDIP-14
包装方式: 管装
商品毛重: 1.84克(g)

商品参数

商品概述

TLC5620C和TLC5620I是四通道8位电压输出数模转换器（DAC），具有缓冲参考输入（高阻抗）。这些DAC产生的输出电压范围介于参考电压的一倍或两倍与地（GND）之间，且具有单调性。该器件使用简单，采用5V单电源供电。内置上电复位功能，确保启动条件可重复。 TLC5620C和TLC5620I通过一个简单的三线串行总线进行数字控制，该总线与CMOS兼容，可轻松与所有流行的微处理器和微控制器设备接口。11位命令字包括8位数据、2位DAC选择位和1位范围位，后者允许在1倍或2倍输出范围之间进行选择。DAC寄存器采用双缓冲结构，允许将一组完整的新值写入器件，然后通过控制LDAC同时更新所有DAC输出。数字输入采用施密特触发器，具有高抗噪能力。 14引脚小外形（D）封装适用于对空间要求苛刻的应用中的模拟功能数字控制。TLC5620C的工作温度范围为0℃至70℃，TLC5620I的工作温度范围为 -40℃至85℃。TLC5620C和TLC5620I无需外部微调。

商品特性

四个8位电压输出DAC
5V单电源供电
串行接口
高阻抗参考输入
可编程1倍或2倍输出范围
同步更新功能
内部上电复位
低功耗
半缓冲输出

应用领域

可编程电压源
数字控制放大器/衰减器
移动通信
自动测试设备
过程监测与控制
信号合成

交货周期

订货7-9个工作日

购买数量

(25个/管，最小起订量 1000 个)

个

起订量：1000 个25个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	8位
	通道数	4
	接口类型	SPI
	工作电压	4.75V~5.25V

	属性	参数值
	稳定时间	10us
	输出类型	-
	积分非线性	1LSB
	工作温度	0℃~+70℃
