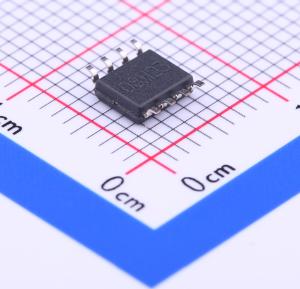

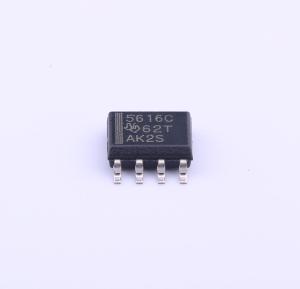

TLV5616CDR
TLV5616 12bit低功耗数模转换器
- 描述
- 12位电压输出数模转换器,具有灵活的4线串行,可与TMS320、SPI、QSPI和Microwire串行端口无缝连接。工作电压范围为2.7V至5.5V。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV5616CDR
- 商品编号
- C9911
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 12位 | |
| 通道数 | 1 | |
| 接口类型 | SPI;串行 | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 稳定时间 | 3us | |
| 输出类型 | - | |
| 积分非线性 | 1.9LSB | |
| 工作温度 | 0℃~+70℃ |
商品概述
这款12位电压输出数模转换器(DAC)具备灵活的4线串行接口。该4线串行接口可与TMS320、SPI、QSPI和Microwire串行端口实现无缝连接。它通过一个包含4位控制位和12位数据位的16位串行字符串进行编程。其工作电压范围为2.7 V至5.5 V。 电阻串输出电压由一个增益为2的轨到轨输出缓冲器进行缓冲。该缓冲器采用AB类输出级,以提高稳定性并缩短建立时间。DAC的建立时间可进行编程,使设计人员能够在速度和功耗之间进行优化。建立时间由16位串行输入字符串中的控制位选择。REFIN端子上集成了一个高阻抗缓冲器,以减少对该端子低源阻抗驱动的需求。 该器件采用CMOS工艺实现,专为2.7 V至5.5 V的单电源操作而设计。它采用8引脚SOIC封装。TLV5616C的工作温度范围为0℃至70℃,TLV5616I的工作温度范围为 -40℃至85℃。
商品特性
- 可编程建立时间与功耗:快速模式下为3 μs,慢速模式下为9 μs
- 超低功耗:3 V慢速模式下典型值为900 μW,3 V快速模式下典型值为2.1 mW
- 差分非线性典型值 < 0.5 LSB
- 与TMS320和SPI串行端口兼容
- 掉电模式(10 nA)
- 缓冲高阻抗参考输入
- 电压输出范围:参考输入电压的2倍
- 全温度范围内单调
- 提供MSOP封装
应用领域
- 数字伺服控制环路
- 数字失调和增益调整
- 工业过程控制
- 机器和运动控制设备
- 大容量存储设备
