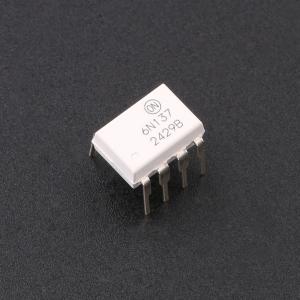

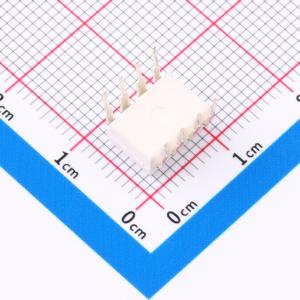

6N137M
DC输入 1通道 隔离电压(rms):5000V
- SMT扩展库
- 嘉立创SMT补贴
描述
6N137M、HCPL2601M、HCPL2611M 单沟道和 HCPL2630M、HCPL2631M 双沟道包含一个 850 nm AlGaAS LED,与带有可调谐输出的极高速集成式光电探测器逻辑门级进行光耦合。此输出具有一个开路集电极,允许有线 OR 输出。耦合参数在 -40°C 至 +85°C 的温度范围内可得以保证。最高 5mA 的输入信号提供最小 13mA 的输出汲电流(扇出 8)。内部噪声屏蔽提供卓越的共模抑制,通常为 10kV/us。HCPL2601M 和 HCPL2631M 的最低 CMR 为 5kV/us。HCPL2611M 的最低 CMR 为 10kV/us。
- 品牌名称onsemi(安森美)
商品型号
6N137M商品编号
C5344商品封装
DIP-8包装方式
管装
商品毛重
1.02克(g)
商品参数
属性 | 参数值 | |
---|---|---|
商品目录 | 逻辑输出光耦 | |
输入类型 | DC | |
电源电压 | 4.5V~5.5V | |
隔离电压(rms) | 5kV | |
共模瞬变抗扰度CMTI | 10kV/us | |
数据速率 | 10Mbit/s |
属性 | 参数值 | |
---|---|---|
通道数 | 1 | |
工作温度 | -40℃~+85℃ | |
Tpl-低电平延迟时间 | 75ns | |
Tph-高电平延迟时间 | 75ns | |
FH-输入阈值电流 | 20mA | |
Pd-功率耗散 | 85mW |
梯度价格
嘉立创贴片惊喜价格立即查看
梯度
售价
折合1管
1+¥4.13
10+¥3.37
50+¥2.86¥143
100+¥2.49¥124.5
500+¥2.26¥113
1000+¥2.14¥107
优惠活动
库存总量
(单位:个)广东仓
0
江苏仓
17,538
SMT仓
0
购买数量(50个/管,最小起订量 1 个 )
个
起订量:1 个50个/管
近期成交65单
