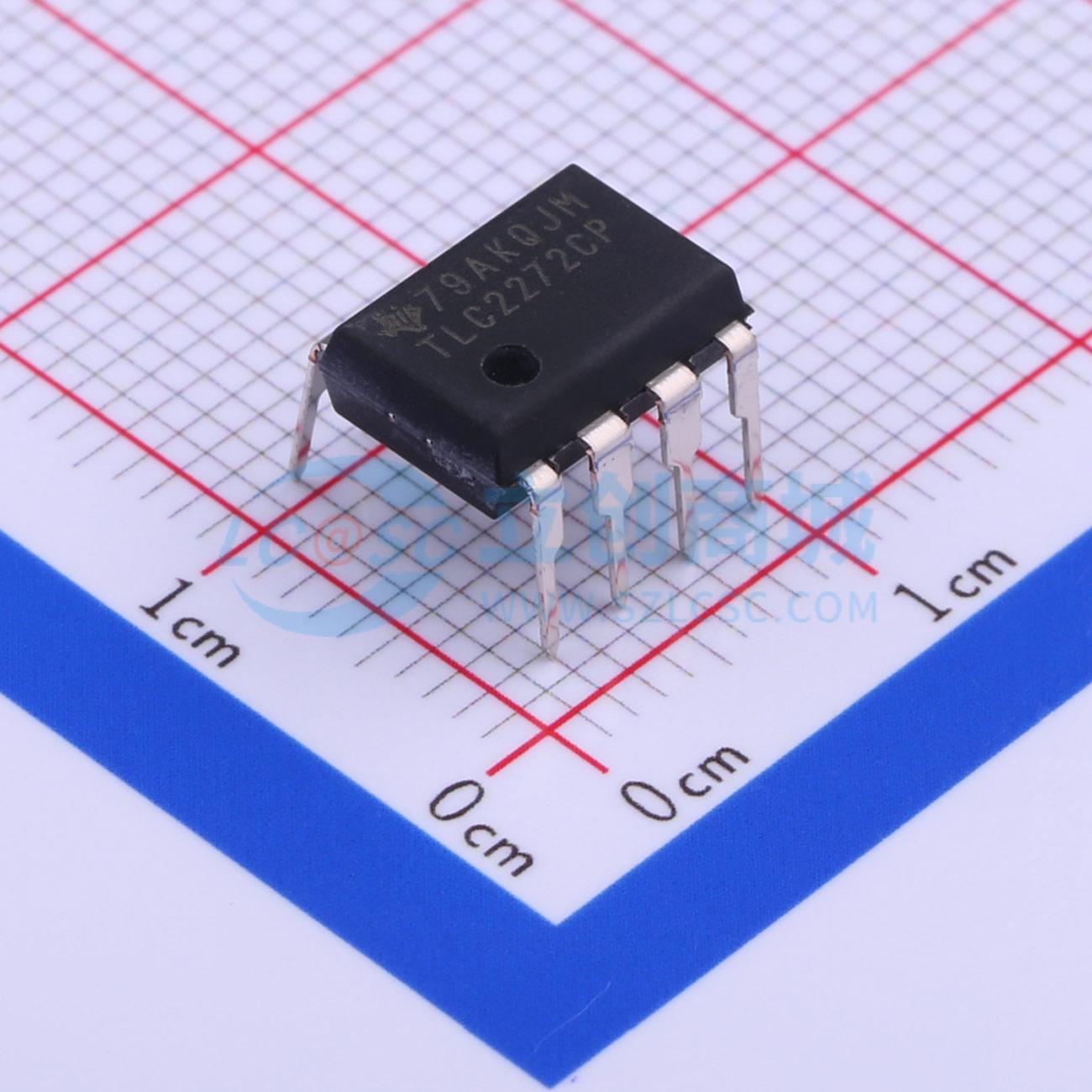

温馨提醒：图片仅供参考，商品以实物为准

TLC2272CP

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLC2272 双通道低噪声轨至轨运算放大器
品牌名称: TI(德州仪器)
商品型号: TLC2272CP
商品编号: C5337
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.9克(g)

商品参数

商品概述

TLC2272和TLC2274分别为双路和四路运算放大器。这两款器件均具备轨到轨输出性能，可在单电源或双电源应用中增加动态范围。TLC227x系列产品拥有2 MHz带宽和3 V/μs压摆率，适用于高速应用。与现有的CMOS运算放大器相比，这些器件在具备相当交流性能的同时，还拥有更低的噪声、输入失调电压和功耗。TLC227x的噪声电压为9 nV/√Hz，比同类解决方案低两倍。 TLC227x具有高输入阻抗和低噪声特性，非常适合对压电换能器等高阻抗源进行小信号调理。由于其微功耗特性，这些器件在手持监测和遥感应用中表现出色。此外，轨到轨输出特性结合单电源或双电源供电，使其成为与模数转换器（ADC）接口时的理想选择。对于精密应用，TLC227xA系列的最大输入失调电压为950 μV。该系列产品在5 V和±5 V电源电压下均进行了全面特性测试。在标准设计中，TLC2272/4也是TLC272/4或TS272/4的理想升级产品。它们具有更大的输出动态范围、更低的噪声电压和输入失调电压。这些增强特性使其能够应用于更广泛的领域。

商品特性

输出摆幅涵盖两个电源轨
低噪声……在f = 1 kHz时典型值为9 nV/√Hz
低输入偏置电流……典型值为1 pA
针对单电源和双电源工作模式进行了全面规格定义
共模输入电压范围包含负电源轨
高增益带宽……典型值为2.2 MHz
高压摆率……典型值为3.6 V/μs
低输入失调电压……在TA = 25°C时最大值为950 μV
包含宏模型
是TS272、TS274、TLC272和TLC274的性能升级版
提供符合汽车应用高温要求的Q-Temp版本，具备配置控制/打印支持，符合汽车标准认证

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	增益带宽积(GBP)	2.25MHz
	输入偏置电流(Ib)	1pA
	压摆率(SR)	3.6V/us

	属性	参数值
	输出电流	50mA
	轨到轨	-
	静态电流(Iq)	2.4mA
	工作温度	0℃~+70℃
