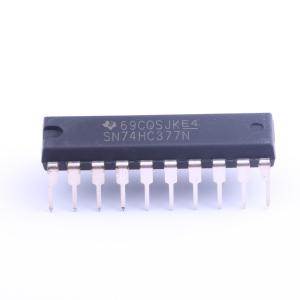

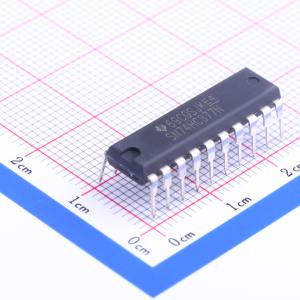

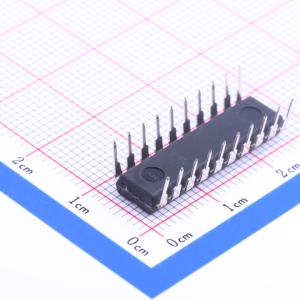

SN74HC377N
SN74HC377N
- 描述
- SN74HC377 具有时钟使能端的八路 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC377N
- 商品编号
- C5335
- 商品封装
- DIP-20
- 包装方式
- 管装
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 64MHz | |
| 功能 | 使能 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 27ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | - | |
| 建立时间 | 21ns | |
| 保持时间 | 5ns |
商品概述
这些器件是上升沿触发的八进制D型触发器，带有一个使能输入。HC377器件与HC273器件类似，具备锁存时钟使能(CLKEN)输入，而非公共清零端。当CLKEN为低电平时，满足建立时间要求的数据(D)输入端信息会在时钟(CLK)脉冲的上升沿传输到Q输出端。时钟触发发生在特定电压电平，与上升沿脉冲的跳变时间不直接相关。当CLK处于高电平或低电平时，D输入对输出没有影响。这些器件设计用于防止CLKEN跳变产生错误时钟。八个触发器带单轨输出。
商品特性
- 工作电压范围为 2 V 至 6 V
- 输出最多可驱动10个LSTTL负载
- 低功耗，最大Icc为80μA
- 典型tpd为12 ns
- 5 V 下输出驱动为 ±4 mA
- 最大输入电流为 1μA
- 锁存时钟使能可避免错误时钟
应用领域
- 缓冲/存储寄存器
- 移位寄存器
- 模式发生器
