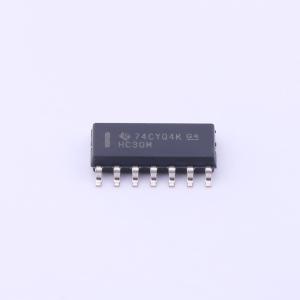

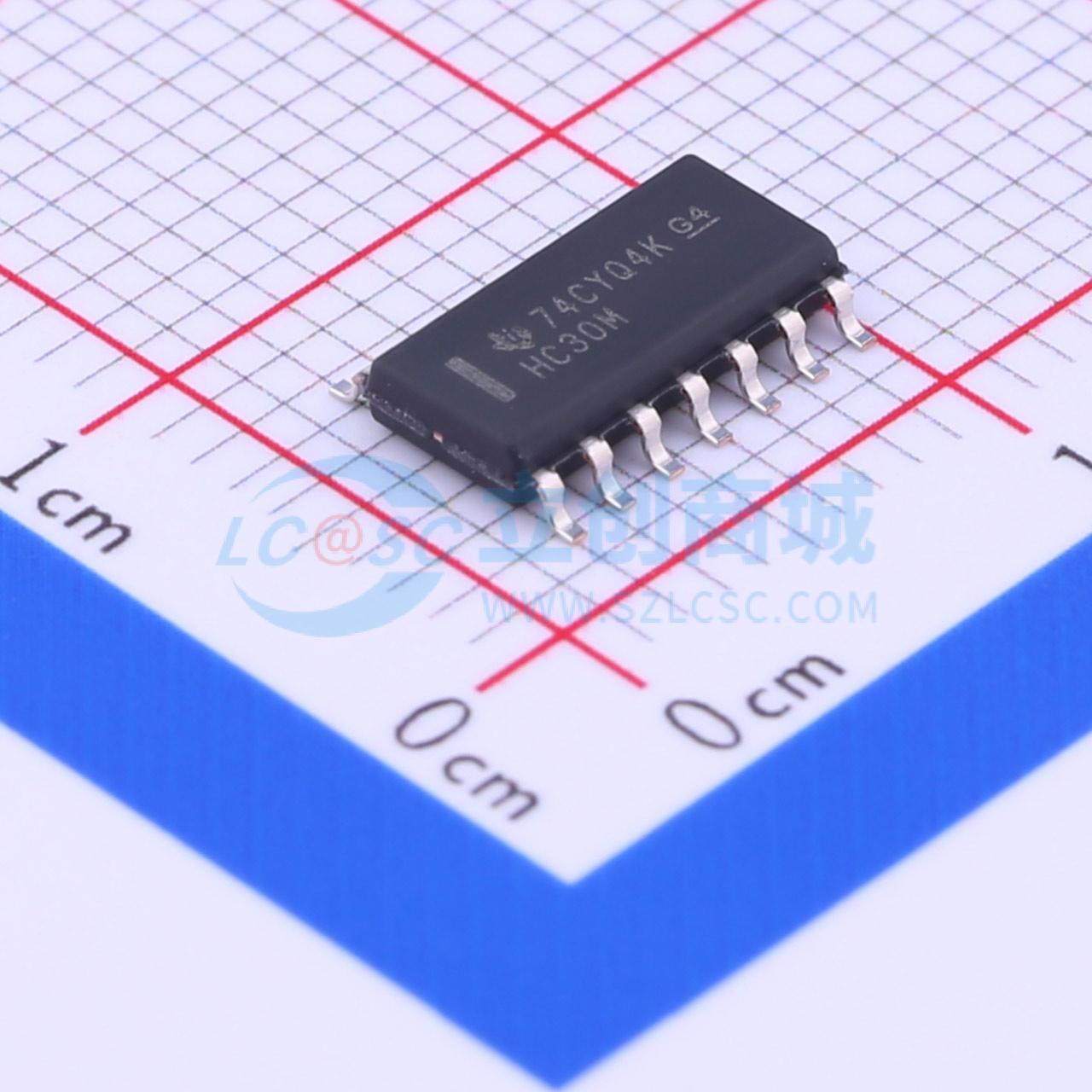

CD74HC30M96
高速CMOS逻辑八输入与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HC30 单路 8 输入、2V 至 6V 5.2 mA 驱动强度 NAND 门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC30M96
- 商品编号
- C6540
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 22ns@6V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 8 | |
| 功能特性 | - |
商品概述
HC30和HCT30各自在单个封装内集成了一个8输入与非门。可为系统设计人员直接实现正逻辑8输入与非功能。该逻辑门采用硅栅CMOS工艺，可实现与LSTTL门电路类似的工作速度，同时具备标准CMOS集成电路的低功耗特性。所有器件都具备驱动10个LSTTL负载的能力。HCT逻辑系列在功能上与标准LS逻辑系列引脚兼容。
商品特性
- 带缓冲输入
- 典型传输延迟:10ns（VCC = 5V、CL = 15pF、TA = 25℃条件下）
- 可在全温度范围内实现扇出
- 标准输出可驱动10个LSTTL负载
- 总线驱动器输出可驱动15个LSTTL负载
- 工作温度范围为-55℃ 至 125℃
- 平衡的传输延迟和转换时间
- 与LSTTL逻辑IC相比功耗显著降低
- HC类型支持2V 至 6V工作电压
- 高抗干扰度:在VCC = 5V时，NIL为VCC的30%，NIH为VCC的30%
- HCT类型支持4.5V 至 5.5V工作电压
- 直接兼容LSTTL输入逻辑，VIL最大0.8V，VIH最小2V
- 兼容CMOS输入，在VOL、VOH条件下II ≤ 1μA
