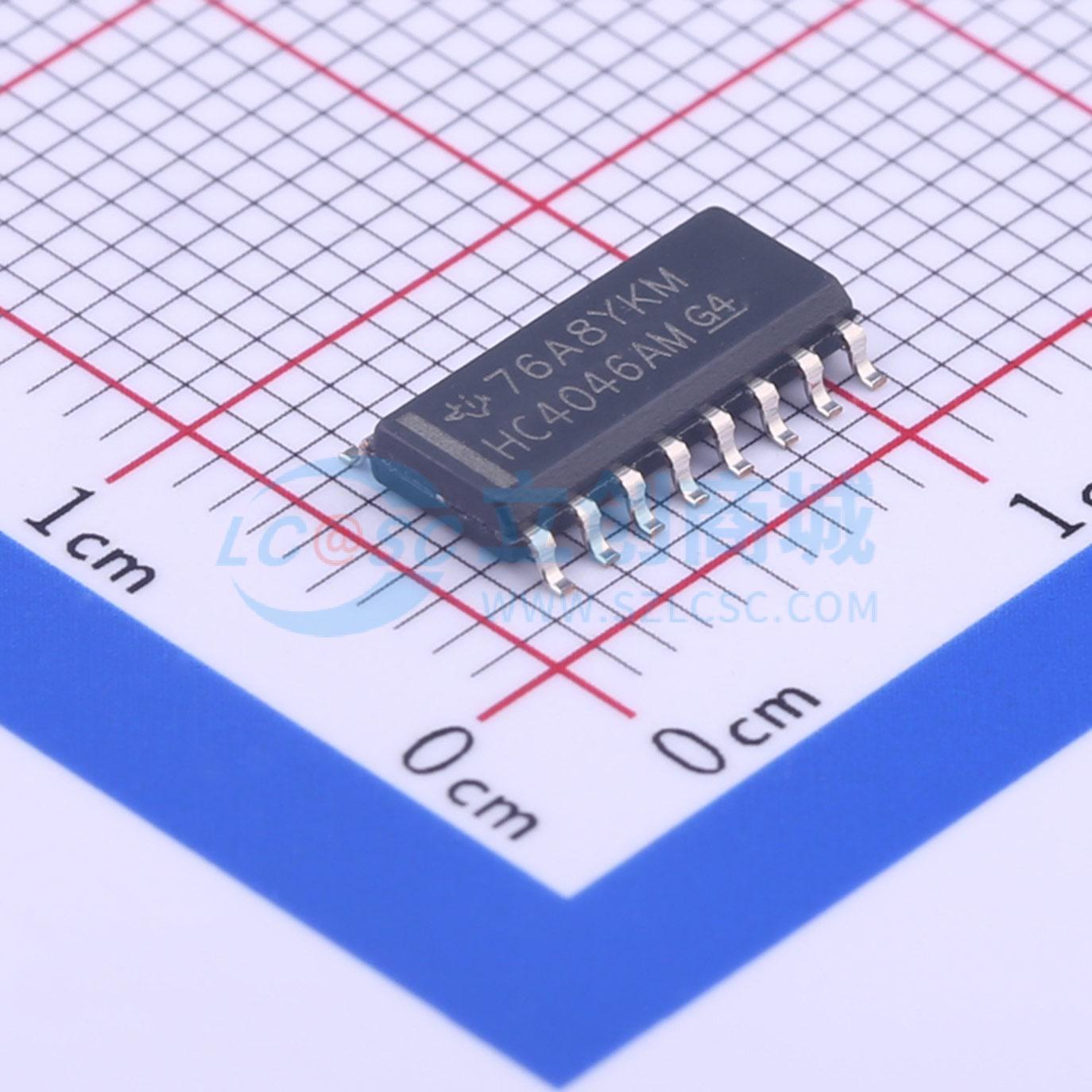

CD74HC4046AM96

高精度CMOS逻辑锁相环路与VCO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CD74HC4046A 带 VCO 的高速 CMOS 逻辑锁相环
品牌名称: TI(德州仪器)
商品型号: CD74HC4046AM96
商品编号: C6542
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.296克(g)

商品参数

商品概述

’HC4046A和’HCT4046A是高速硅栅CMOS器件，引脚与“4000B”系列的CD4046B兼容。它们符合JEDEC标准编号7的规定。 ’HC4046A和’HCT4046A是锁相环电路，包含一个线性压控振荡器（VCO）和三个不同的相位比较器（PC1、PC2和PC3）。每个比较器都有一个信号输入和一个比较器输入。信号输入可以直接耦合到大电压信号，也可以（通过串联电容）间接耦合到小电压信号。自偏置输入电路可使小电压信号保持在输入放大器的线性区域内。4046A与一个无源低通滤波器配合，可构成一个二阶环路PLL。通过使用线性运算放大器技术，可实现出色的VCO线性度。

商品特性

工作频率范围
- 在Vcc = 5V时，最高可达18MHz（典型值）
- 在Vcc = 4.5V时，最低中心频率为12MHz
三种相位比较器可选
出色的VCO频率线性度
具备VCO禁止控制功能，用于开/关键控和低待机功耗
频率漂移极小
扇出（全温度范围）
- 标准输出：10个LSTTL负载
- 总线驱动器输出：15个LSTTL负载
宽工作温度范围：-55℃至125℃
传播延迟和转换时间平衡
与LSTTL逻辑IC相比，显著降低功耗
HC类型
- 2V至6V工作电压
- 高抗噪性：在Vcc = 5V时，NIL = 30%Vcc，NIH = 30%Vcc
HCT类型
- 4.5V至5.5V工作电压
- 与LSTTL输入逻辑直接兼容，VIL = 0.8V（最大值），VIH = 2V（最小值）
- 与CMOS输入兼容，在VOL、VOH时I ≤ 1μA

应用领域

FM调制与解调
频率合成与倍频
频率鉴别
音调解码
数据同步与调理
电压-频率转换
电机速度控制

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	24MHz
	工作电压	2V~6V

	属性	参数值
	输出通道数	-
	工作温度	-55℃~+125℃
	时钟/振荡器	外置
