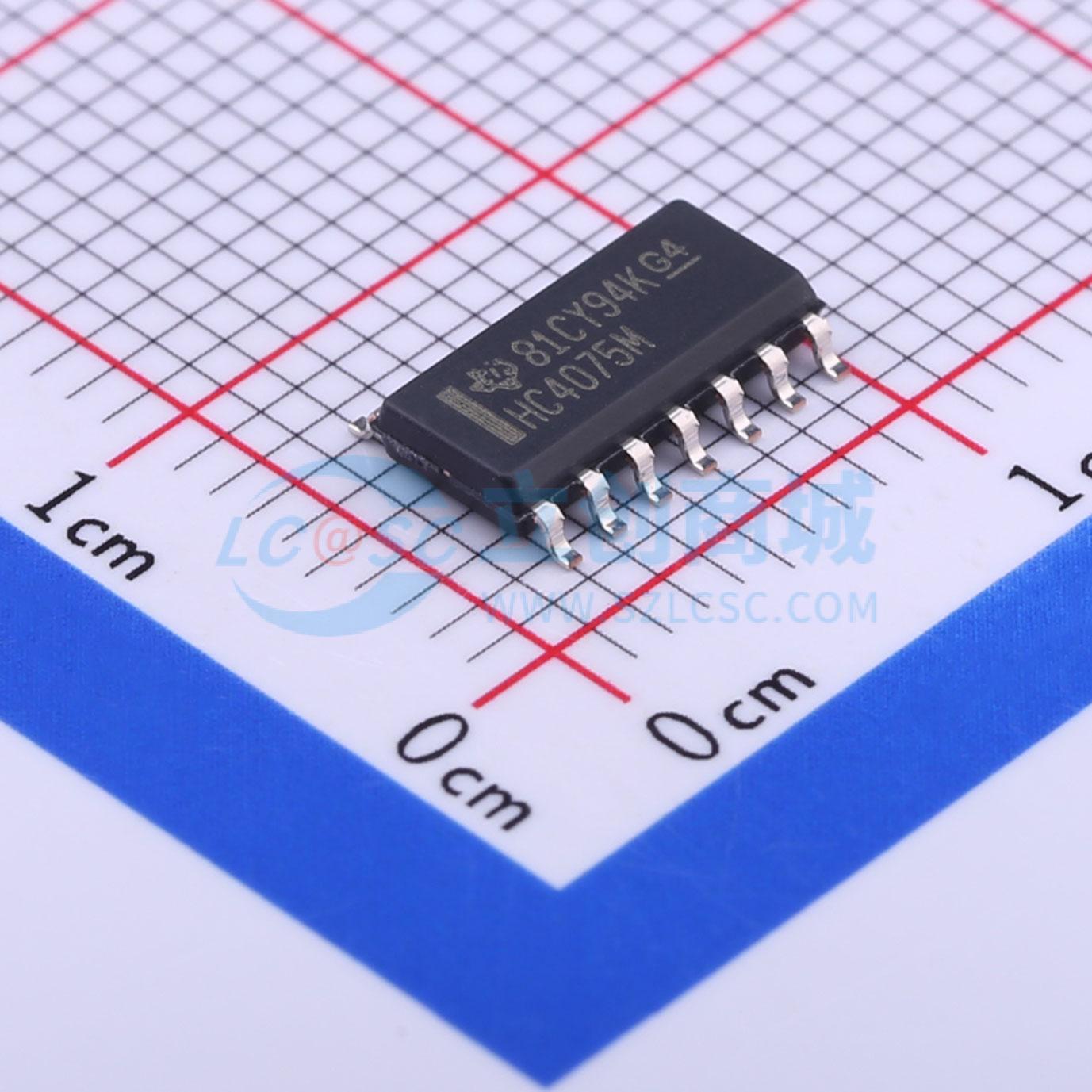

温馨提醒：图片仅供参考，商品以实物为准
CD74HC4075M96
高速CMOS逻辑，三3输入或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HC4075 3 通道、3 输入、2V 至 6V 5.2mA 驱动强度或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC4075M96
- 商品编号
- C6547
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 3 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 3.7V；5.9V；1.9V；3.84V；4.4V；3.98V | |
| 输出低电平(VOL) | 100mV；400mV；330mV；260mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 17ns@6V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - |
商品概述
HC4075和HCT4075是逻辑门器件，采用硅栅CMOS技术，可实现接近LSTTL门的工作速度，同时具备标准CMOS集成电路的低功耗特性，所有器件均可驱动10个LSTTL负载，HCT逻辑系列与标准LS逻辑系列功能引脚兼容。
商品特性
- 输入带有缓冲
- 典型传播延迟：Vcc=5V、CL=15pF、TA=25℃时为8ns
- 标准输出可驱动10个LSTTL负载，总线驱动器输出可驱动15个LSTTL负载
- 工作温度范围宽，为-55℃~125℃
- 传播延迟和转换时间平衡
- 相比LSTTL逻辑IC功耗显著降低
- HC型号工作电压范围为2V~6V
- HC型号具备高抗干扰能力，Vcc=5V时，NIL、NIH均为Vcc的30
- HCT型号工作电压范围为4.5V~5.5V
- HCT型号可直接与LSTTL输入逻辑兼容，VIL最大值为0.8V，VIH最小值为2V
- HCT型号兼容CMOS输入，VOL、VOH状态下II≤1μA
- 直流电源电压最大值范围为-0.5V~7V
- 单个输出引脚的直流输出源或灌电流、直流Vcc或接地电流最大为50mA
- 直流输入输出电压范围为0V~Vcc
- 输入上升下降时间最大值：2V时1000ns，4.5V时500ns，6V时400ns
- 不同封装热阻抗：PDIP封装为80℃/W，SOIC封装为86℃/W，SOP封装为76℃/W，TSSOP封装为113℃/W
- 最高结温：密封封装或芯片为175℃，塑料封装为150℃
- 存储温度范围为-65℃~150℃
- 10秒焊接的最大温度为300℃，仅适用于SOIC引脚端
- 逻辑状态定义：H代表高电平，L代表低电平，X代表无关项
- CPD用于计算单门动态功耗，动态功耗计算公式为PD=Vcc²×fi×(CPD+CL)，其中fi为输入频率，CL为输出负载电容，Vcc为电源电压
