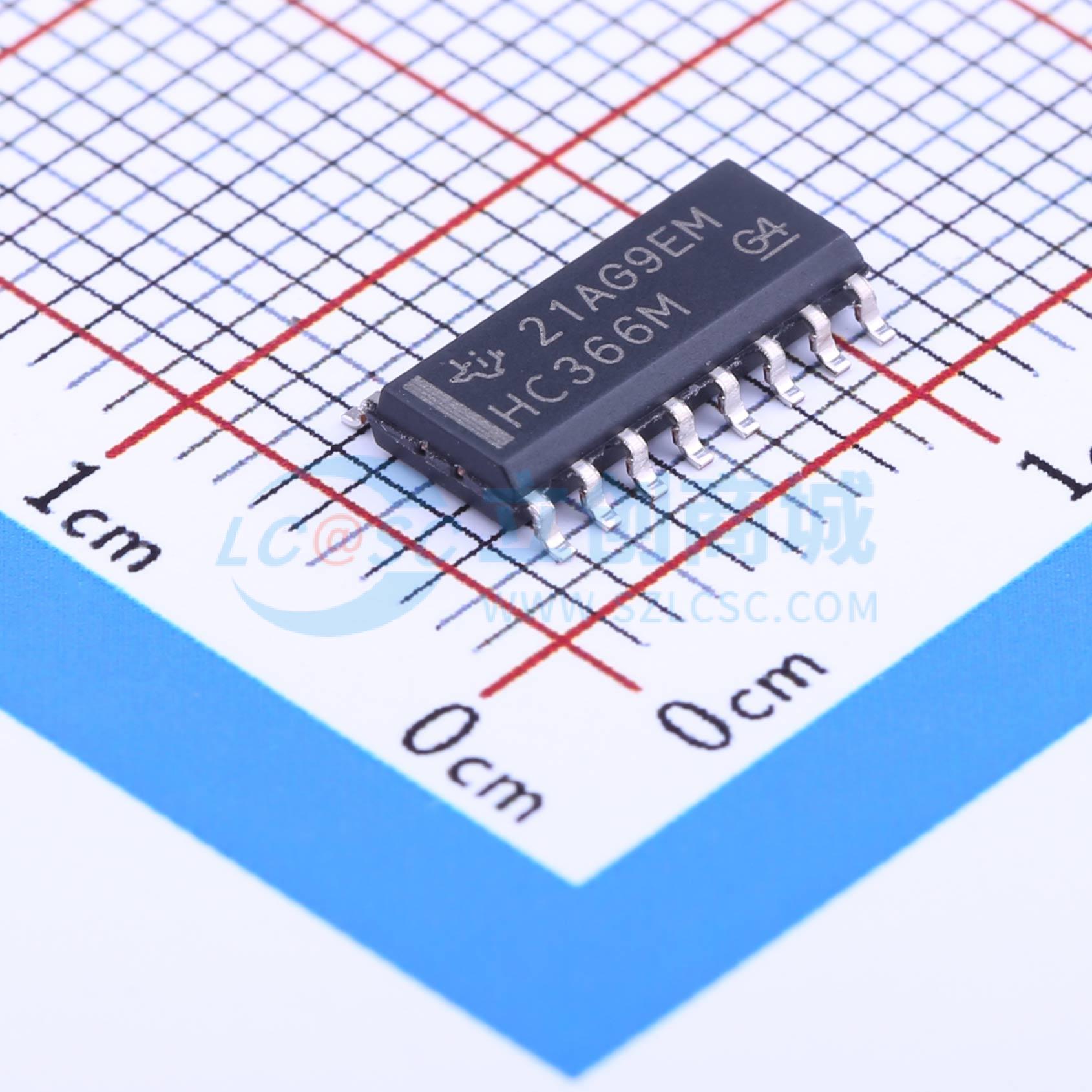

CD74HC366M96实物图

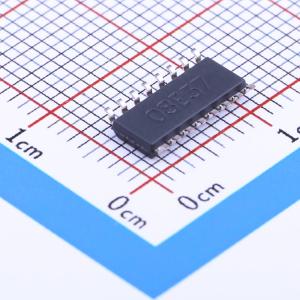

  • CD74HC366M96商品缩略图

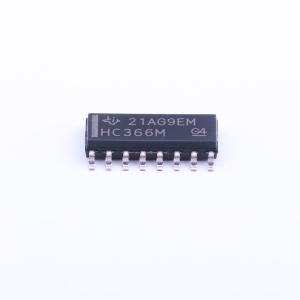

  • CD74HC366M96商品缩略图
  • CD74HC366M96商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD74HC366M96

CD74HC366M96

描述
CD74HC366 具有三态输出的 6 通道、2V 至 6V 反相器
品牌名称
TI(德州仪器)
商品型号
CD74HC366M96
商品编号
C6541
商品封装
SOIC-16​
包装方式
编带
商品毛重
0.296克(g)

商品参数

属性参数值
商品目录缓冲器/驱动器/收发器
输入类型-
输出类型三态
工作电压2V~6V
元件数1
每个元件位数6
通道类型单向
属性参数值
灌电流(IOL)7.8mA
拉电流(IOH)7.8mA
系列74HC
工作温度-55℃~+125℃
静态电流(Iq)160uA
传播延迟(tpd)32ns@4.5V,50pF
功能特性输出使能

商品概述

高速 CMOS 逻辑六路缓冲器/线路驱动器,三态同相和反相。HC365、HCT365 和 HC366 硅栅 CMOS 三态缓冲器是通用型高速同相和反相缓冲器。HC/HCT365 中不包含逆变器。它们具有高驱动电流输出,即使在驱动大总线电容时也能实现高速工作。这些电路拥有CMOS电路的低功耗特性,速度可与低功耗肖特基TTL电路媲美,两种电路都最多可驱动15个低功耗肖特基输入。

商品特性

  • 缓冲输入
  • 高电流总线驱动器输出
  • 传播延迟典型值 tPLH、tPHL = 8 ns(VCC = 5 V、CL = 15 pF 且 TA = 25℃ 时)
  • 宽工作温度范围:-55℃ 至 +125℃
  • 平衡的传播延迟及转换时间
  • 与LSTTL逻辑IC相比,可显著降低功耗
  • HC类型工作电压为 2 V 至 6 V
  • 高抗噪性:当 VCC = 5 V 时,NIL = 30%,NIH = VCC 的 30%
  • HCT类型工作电压为 4.5 V 至 5.5 V
  • 直接LSTTL输入逻辑兼容性
  • CMOS输入兼容性:当电压为 VOL、VOH 时,II ≤ 1 μA
  • 标准输出可驱动10个LSTTL负载
  • 总线驱动器输出可驱动15个LSTTL负载
