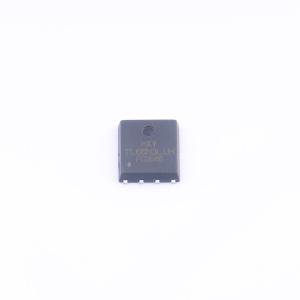

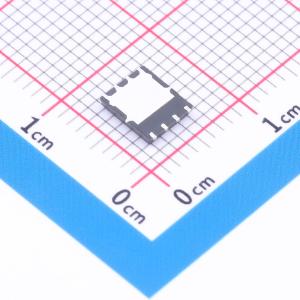

温馨提醒：图片仅供参考，商品以实物为准
STL66N3LLH5-HXY
N-SGT增强型MOSFET，具备低导通电阻、低栅极电荷、快速开关和出色雪崩特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道场效应管（MOSFET）具备60A的连续漏极电流（ID）和30V的漏源击穿电压（VDSS），导通电阻（RDS(ON)）仅为4.3毫欧，栅源驱动电压（VGS）额定值为20V。其超低导通电阻有效降低导通损耗，在高电流工作条件下仍能维持良好的热性能。适用于对效率和功率密度要求较高的开关电源、直流-直流转换模块以及便携式高功率电子设备中的同步整流与负载开关等场景。
- 商品型号
- STL66N3LLH5-HXY
- 商品编号
- C53263034
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 4.4mΩ@10V | |
| 耗散功率(Pd) | 30W | |
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 8nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 814pF | |
| 反向传输电容(Crss) | 41pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 498pF | |
| 栅极电压(Vgs) | ±20V |
