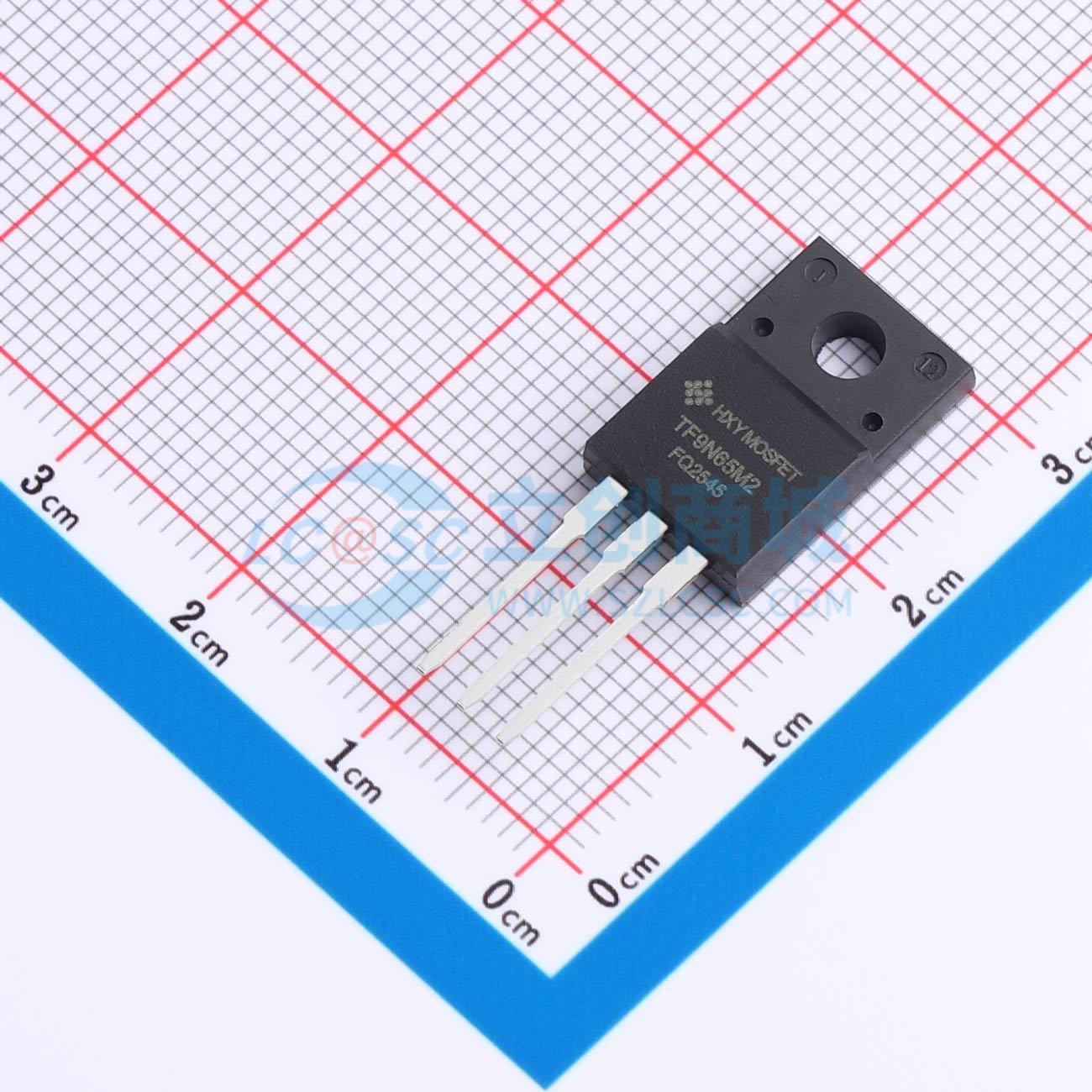

STF9N65M2-HXY实物图

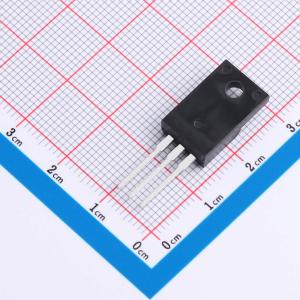

  • STF9N65M2-HXY商品缩略图

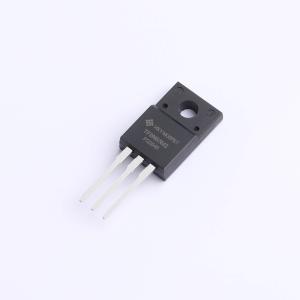

  • STF9N65M2-HXY商品缩略图
  • STF9N65M2-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

STF9N65M2-HXY

碳化硅功率MOSFET N沟道增强模式,采用宽带隙SiC MOSFET技术,低导通电阻、低电容、低反向恢复

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
该N沟道碳化硅MOSFET的漏源击穿电压(VDSS)为650V,连续漏极电流(ID)为5.1A,导通电阻(RDS(ON))为820mΩ。栅源电压(VGS)工作范围为-8V至+20V,支持较宽的驱动电平。器件基于碳化硅材料,具备较高的开关速度与热稳定性,适用于高效率、高频率的电源转换系统,如开关电源、光伏逆变器及各类高效能电能管理模块,在注重体积紧凑与能效优化的设计中表现良好。
商品型号
STF9N65M2-HXY
商品编号
C53133761
商品封装
TO-220F​
包装方式
管装
商品毛重
2.87克(g)

商品参数

属性参数值
商品目录碳化硅场效应管(MOSFET)
数量1个N沟道
类型N沟道
配置-
漏源电压(Vdss)650V
连续漏极电流(Id)5.1A
耗散功率(Pd)29W
属性参数值
阈值电压(Vgs(th))2.6V
栅极电荷量(Qg)5.9nC
输入电容(Ciss)68pF
反向传输电容(Crss)1.8pF
工作温度-55℃~+175℃
输出电容(Coss)12pF
导通电阻(RDS(on))1.6Ω

数据手册PDF
