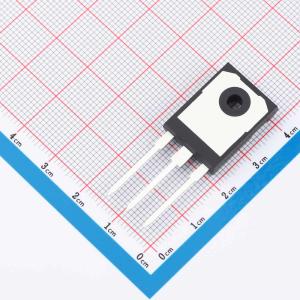

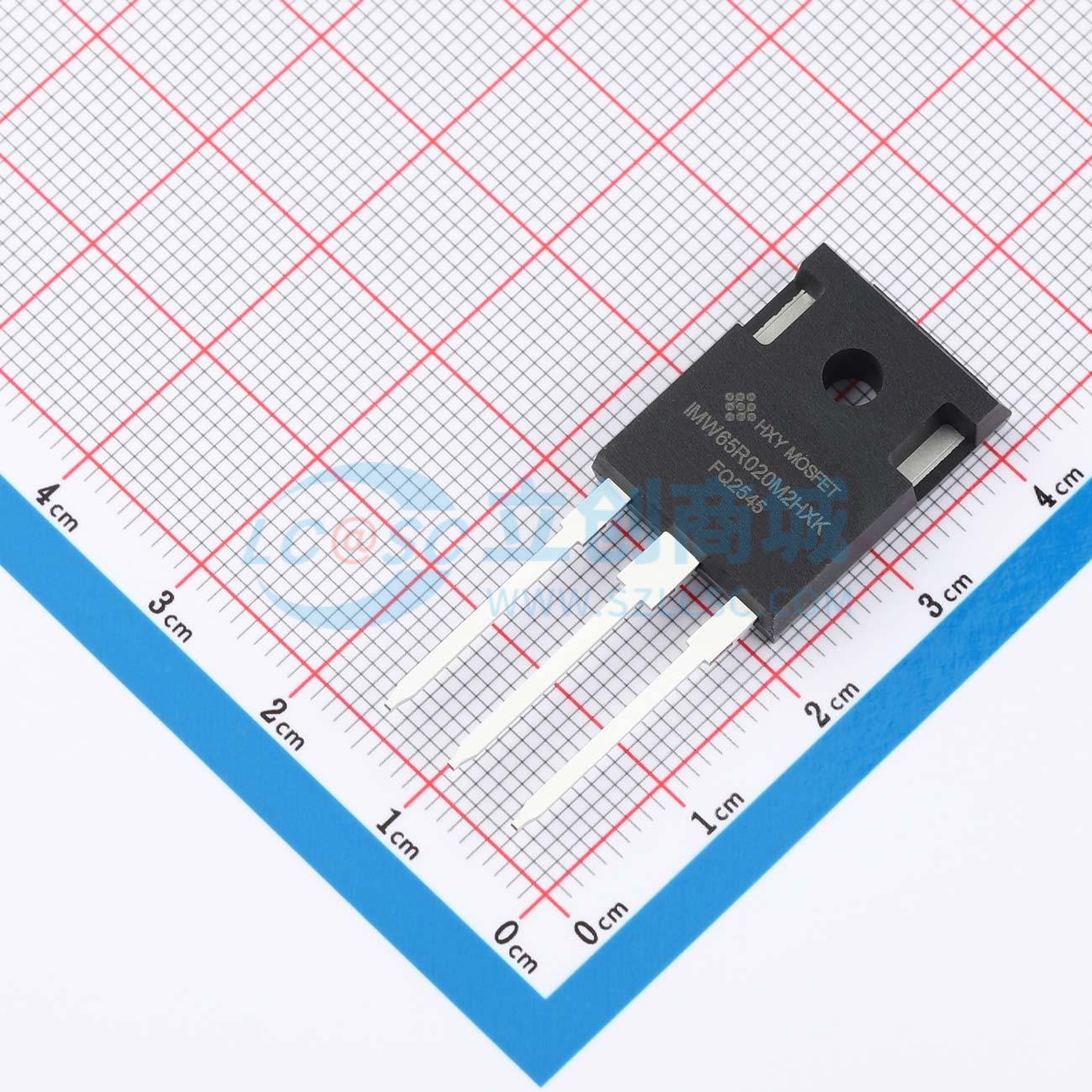

IMW65R020M2HXKSA1-HXY实物图
  • IMW65R020M2HXKSA1-HXY商品缩略图
  • IMW65R020M2HXKSA1-HXY商品缩略图
  • IMW65R020M2HXKSA1-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

IMW65R020M2HXKSA1-HXY

碳化硅功率N沟道增强型MOSFET,具备宽带隙技术、低导通电阻、低电容和高速开关特性

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
该碳化硅场效应管为N沟道结构,最大漏极电流ID达108A,漏源击穿电压VDSS为650V,导通电阻RDS(ON)低至20mΩ,栅源驱动电压范围为-10V至+25V。器件凭借碳化硅材料的优异特性,在高频、高效率电力转换场景中表现出色,适用于对开关速度与能效要求较高的电源系统,可有效降低导通与开关损耗,提升整体运行效率与热管理性能。
商品型号
IMW65R020M2HXKSA1-HXY
商品编号
C53133765
商品封装
TO-247​
包装方式
管装
商品毛重
7.75克(g)

商品参数

属性参数值
商品目录碳化硅场效应管(MOSFET)
数量1个N沟道
类型N沟道
配置-
漏源电压(Vdss)650V
连续漏极电流(Id)108A
耗散功率(Pd)341W
属性参数值
阈值电压(Vgs(th))2.6V
栅极电荷量(Qg)142nC
输入电容(Ciss)2.935nF
反向传输电容(Crss)16.6pF
工作温度-55℃~+175℃
输出电容(Coss)221pF
导通电阻(RDS(on))24mΩ
