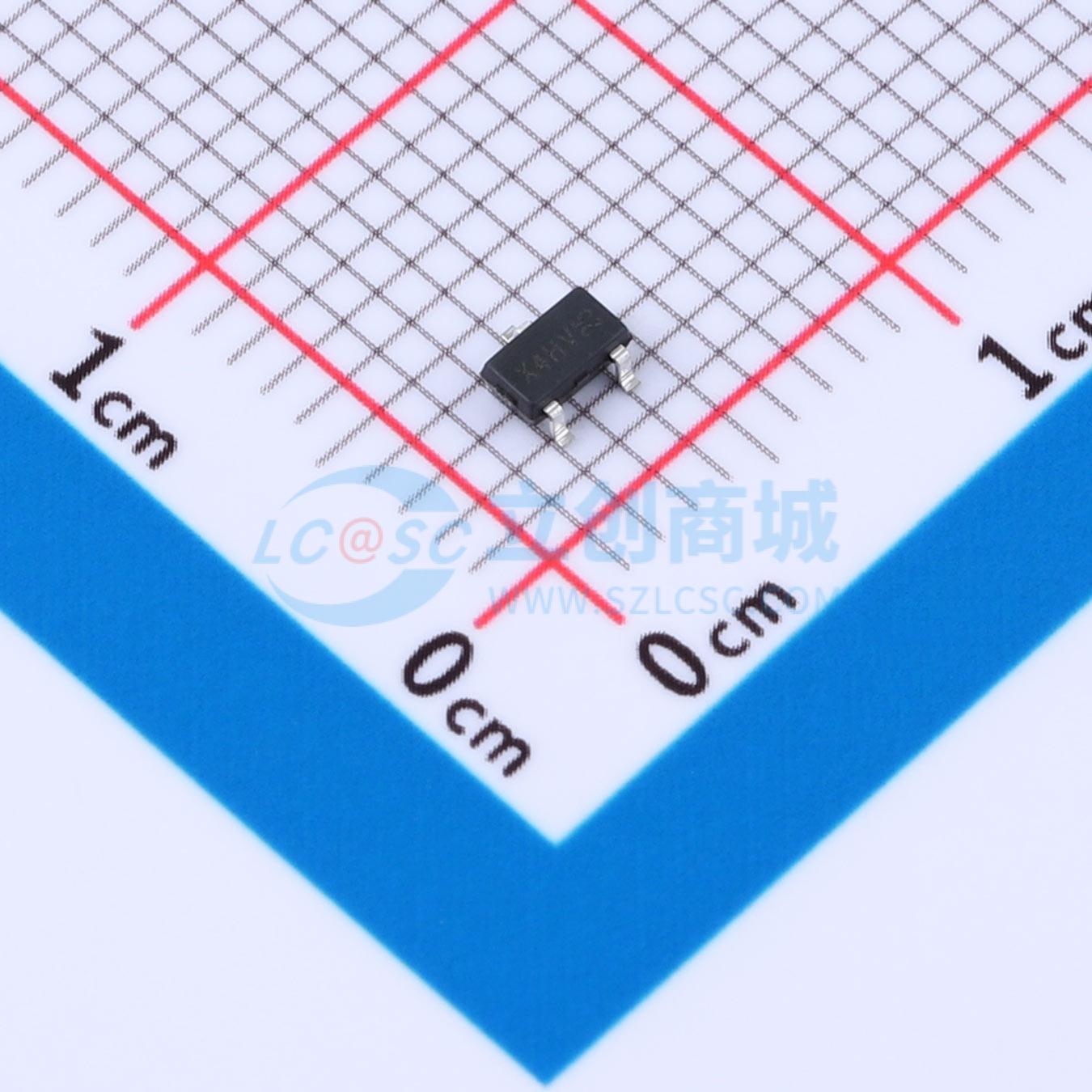

PMV45EN2R-JSM实物图

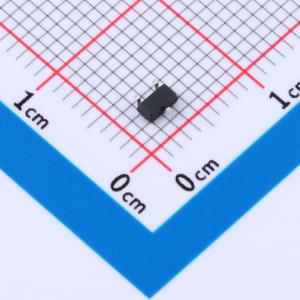

  • PMV45EN2R-JSM商品缩略图
  • PMV45EN2R-JSM商品缩略图
  • PMV45EN2R-JSM商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

PMV45EN2R-JSM

N沟道增强型MOSFET,采用高密度先进沟槽技术,适用于低电压应用

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
数量:1个N沟道 漏源电压(Vdss):30V 连续漏极电流(Id):5.1A 导通电阻(RDS(on)):42mΩ@10V,4.1A 耗散功率(Pd):1.115W 阈值电压(Vgs(th)):2V
品牌名称
JSMSEMI(杰盛微)
商品型号
PMV45EN2R-JSM
商品编号
C53113978
商品封装
SOT-23​
包装方式
编带
商品毛重
0.036333克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)30V
连续漏极电流(Id)6A
导通电阻(RDS(on))18mΩ@10V
耗散功率(Pd)1.5W
阈值电压(Vgs(th))2V
栅极电荷量(Qg)6nC
属性参数值
输入电容(Ciss)414pF
反向传输电容(Crss)49pF
工作温度-
配置-
类型N沟道
输出电容(Coss)60pF
栅极电压(Vgs)±20V

商品概述

PMV45EN2R-JSM 是一款采用高单元密度先进沟槽技术制造的 N 沟道逻辑增强型功率场效应晶体管。该高密度工艺专为最小化导通电阻而优化,特别适用于需要低电压应用和低线路功率损耗的场合,并采用超小型表面贴装封装。

商品特性

  • 30V/6.0A,典型导通电阻为 18mΩ(VGs=10V 时)
  • 30V/4.8A,典型导通电阻为 25mΩ(VGs=4.5V 时)
  • 为实现极低导通电阻而设计的超高密度结构
  • 优异的导通电阻和最大直流电流能力
  • 完全符合 RoHS 标准
  • SOT23 封装设计

应用领域

  • 电源管理
  • 便携式设备
  • DC/DC 转换器
  • 负载开关
  • DSC
