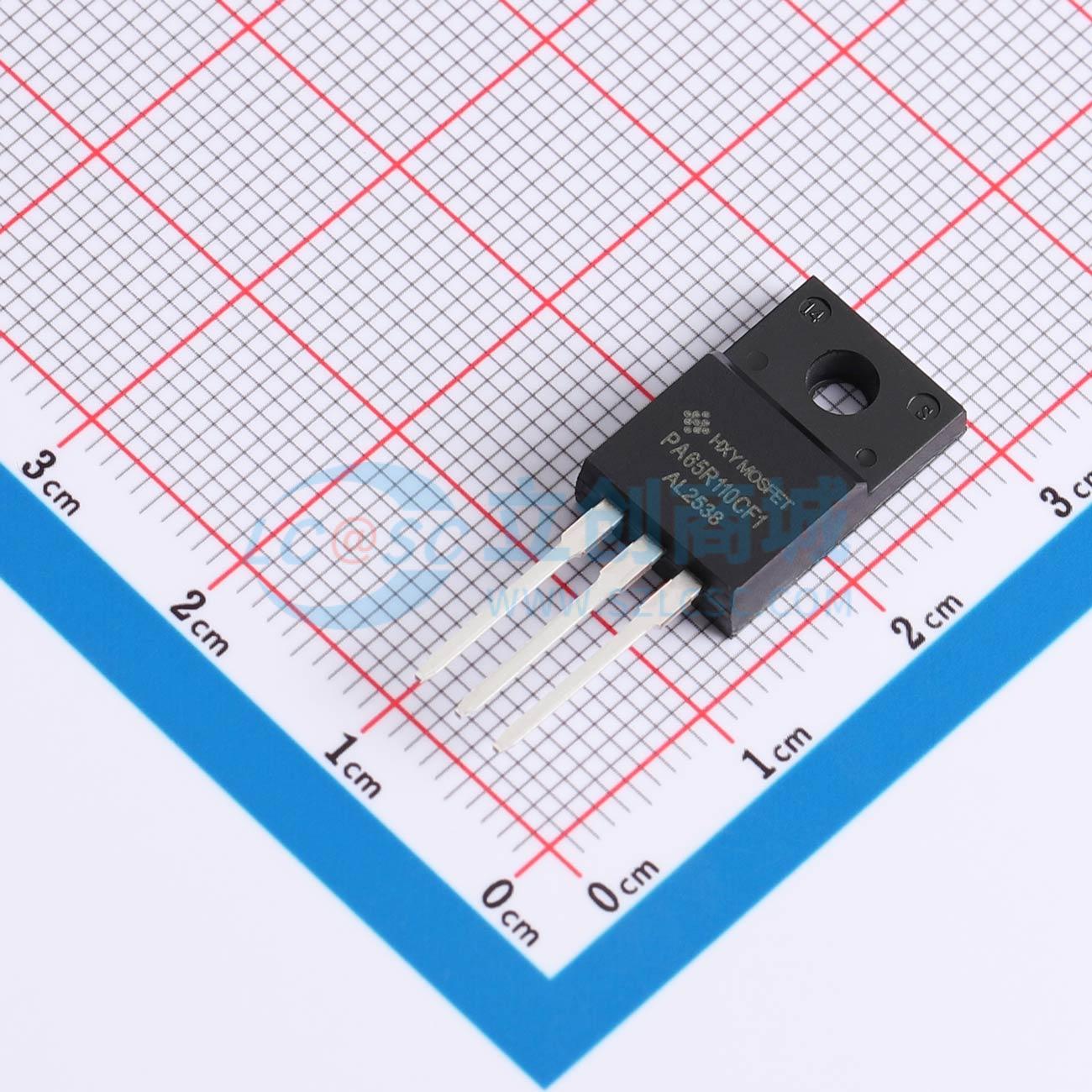

IPA65R110CFDXKSA1-HXY实物图

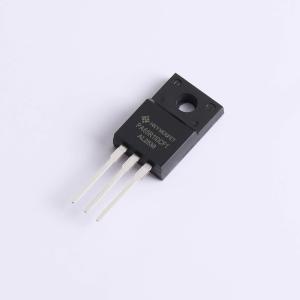

  • IPA65R110CFDXKSA1-HXY商品缩略图

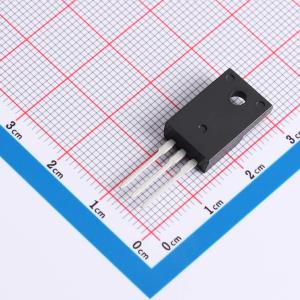

  • IPA65R110CFDXKSA1-HXY商品缩略图
  • IPA65R110CFDXKSA1-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

IPA65R110CFDXKSA1-HXY

SiC功率MOSFET N沟道增强模式,高速开关、低电容、高阻断电压、低导通电阻、雪崩耐用

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
该N沟道碳化硅场效应管具备650V的漏源电压(VDSS)和24A的连续漏极电流(ID),导通电阻低至110mΩ,适用于高效率功率转换设计。其栅源电压范围为-4V至+18V,确保了器件在复杂工况下的稳定驱动与安全工作。采用宽禁带半导体材料,具有优异的开关特性与高温工作能力,可有效降低系统热耗散负担。典型应用包括高密度电源转换、高频DC-DC变换器及高性能逆变模块,适合对功率密度与能效有严苛要求的电力电子系统。
商品型号
IPA65R110CFDXKSA1-HXY
商品编号
C52145220
商品封装
TO-220F​
包装方式
管装
商品毛重
2.86克(g)

商品参数

属性参数值
商品目录碳化硅场效应管(MOSFET)
数量1个N沟道
类型N沟道
配置-
漏源电压(Vdss)650V
连续漏极电流(Id)24A
耗散功率(Pd)95W
属性参数值
阈值电压(Vgs(th))4V
栅极电荷量(Qg)30.5nC
输入电容(Ciss)508pF
反向传输电容(Crss)3.2pF
工作温度-55℃~+175℃
输出电容(Coss)33pF
导通电阻(RDS(on))200mΩ
