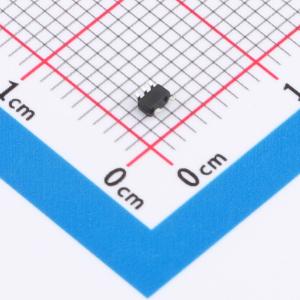

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G86SE-TP
单路2输入异或门，支持部分掉电模式，低功耗，有ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC1G86SE-TP
- 商品编号
- C52098130
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.029433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；2.3V；1.2V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 5ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
74LVC1G86是一款单路2输入异或门，实现Y=A⊕B或Y=A'B+AB'的正逻辑功能。其输入可兼容3.3V或5V器件驱动，适用于混合3.3V与5V电压环境。该器件完全支持利用I_OFF功能的部分断电应用。I_OFF电路在器件断电时禁用输出，防止有害的反向电流流过。
商品特性
- 工作电压范围：1.65V至5.5V
- 输入可承受高达5.5V的电压
- I_OFF支持部分断电工作模式
- 低功耗
- 在3.3V供电下，最大传播延迟为4ns
- ESD保护性能超过JESD 22标准
- 人体模型（HBM）等级：2000V（依据A114-A标准）
- 充电器件模型（CDM）等级：1000V（依据C101标准）
- 提供SOT23-5封装
- 提供SOT353封装
应用领域
- 电压电平转换
- 通用逻辑
- 断电信号隔离
