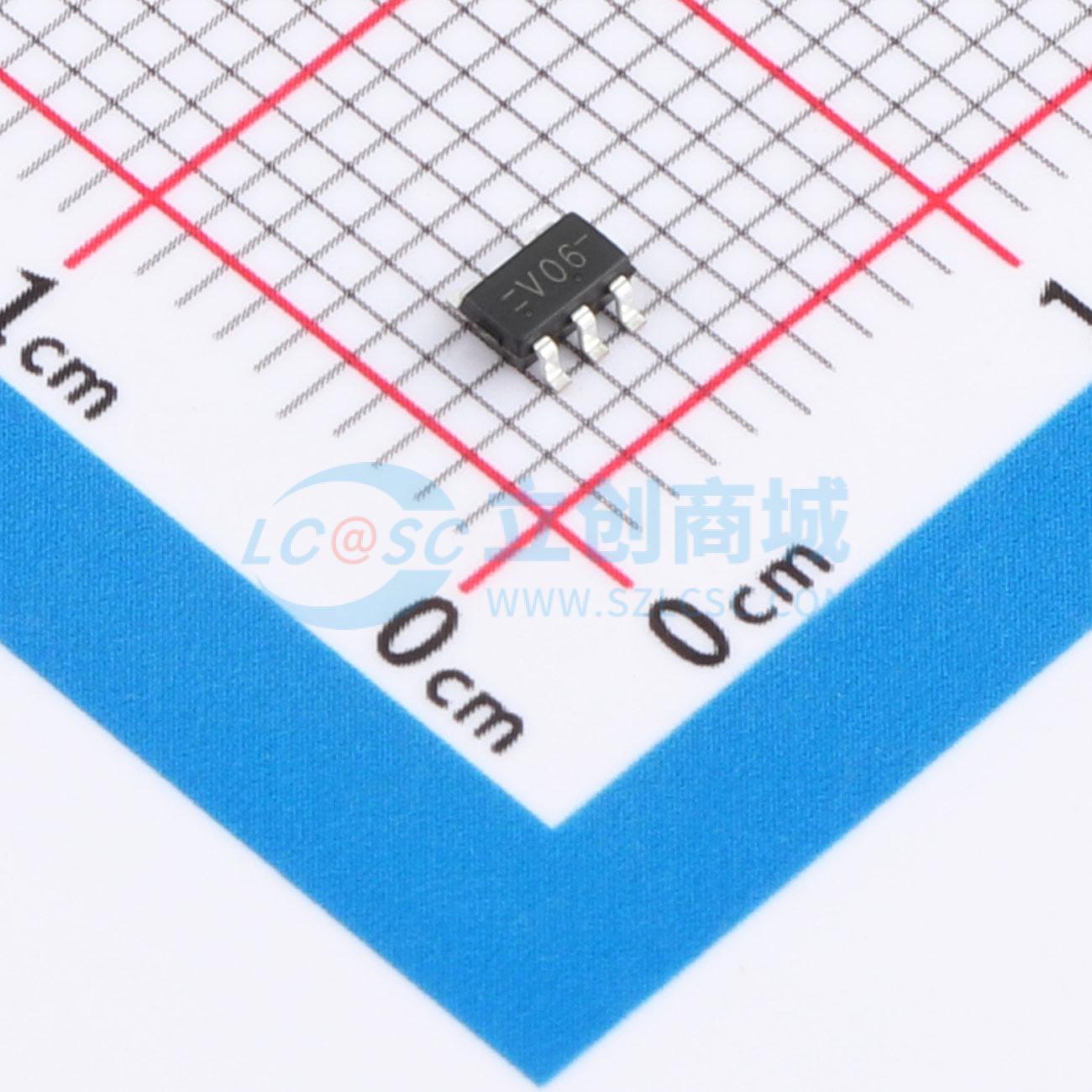

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G06W5-TP
单路反相器，带漏极开路输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC1G06W5-TP
- 商品编号
- C52098149
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.037533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 100mV | |
| 传播延迟(tpd) | 1ns@5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电源关断保护 |
商品概述
74LVC1G06是一款单反相器，其输出为开漏结构。该器件提供正逻辑下的函数 Y = A̅。
商品特性
- 工作电压范围：1.65V 至 5.5V
- 输入和开漏输出可接受高达 5.5V 的电压
- 在 3.3V 电压下，最大传播延迟为 4 ns
- ESD 保护性能超过 JESD 22 标准
- 人体放电模型：2000 V (A114-A)
- 机器放电模型：200 V (A115-A)
- 充电器件模型：1000 V (C101)
应用领域
- AV接收器
- 音频底座
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 个人数字助理
- 电源
- 固态硬盘
- 无线头戴设备、键盘和鼠标
