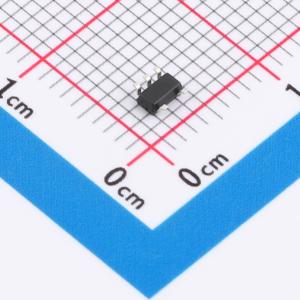

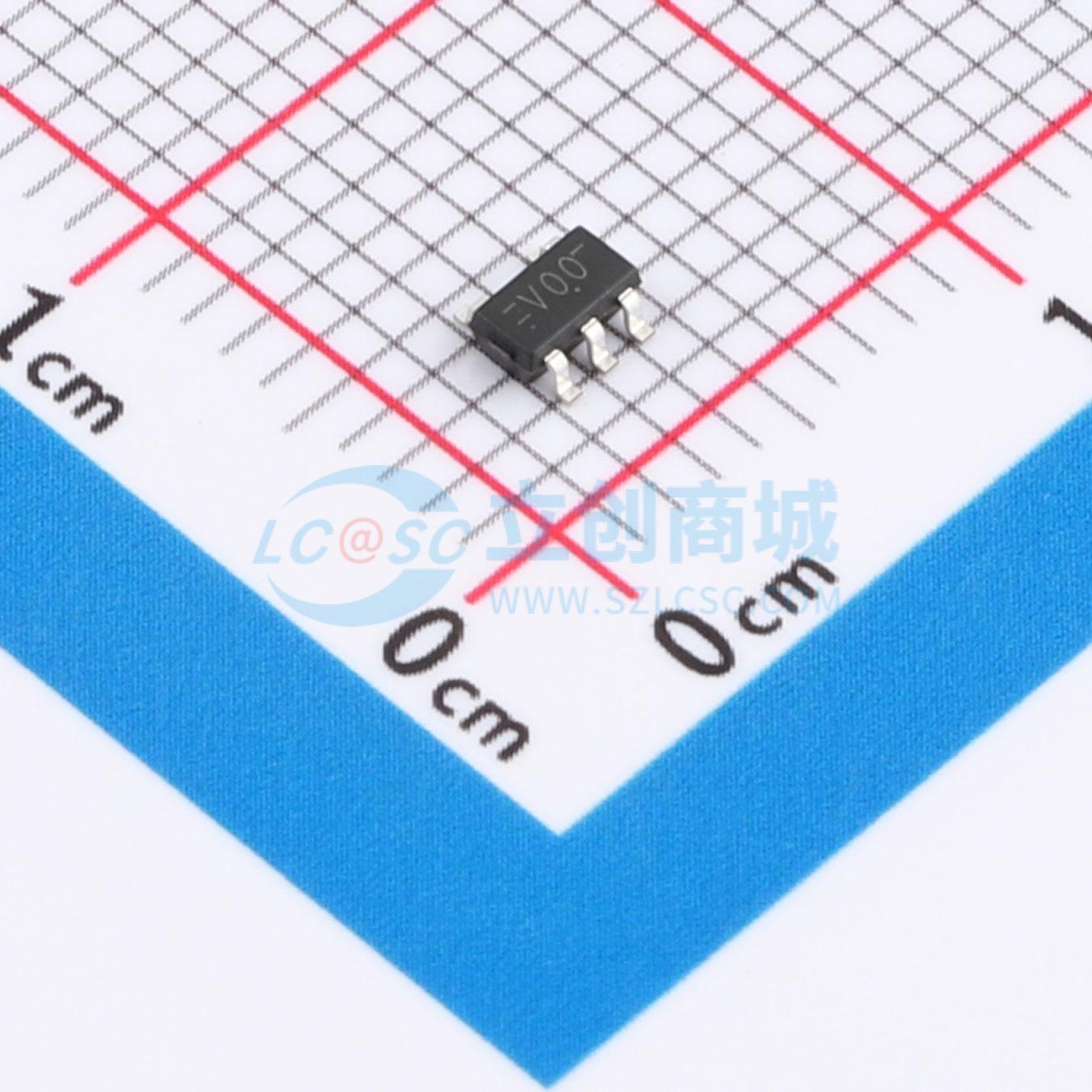

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G00W5-TP
单路2输入与非门，具备电压转换、高抗噪、低功耗和ESD保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC1G00W5-TP
- 商品编号
- C52098152
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0382克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 4.4ns@5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
74LVC1G00是一款2输入与非门器件，采用正逻辑实现函数Y = A·B（上划线）或Y = A（上划线）+ B（上划线）。该器件内置断电保护电路，可防止器件在断电时受损。
商品特性
- 工作电压范围1.65V至5.5V
- 输入可接受高达5.5V的电压
- 高噪声容限
- 低功耗
- ESD保护性能超过JESD 22标准
- 人体模型（A114-A）耐压2000V
- 充电器件模型（C101）耐压1000V
- 提供SOT23-5封装
- 提供SOT353封装
应用领域
- 电压电平转换
- 通用逻辑电路
- 断电信号隔离
