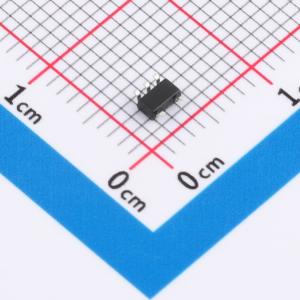

温馨提醒：图片仅供参考，商品以实物为准
74AHC1G00W5-TP
单路2输入与非门，具备电压电平转换、低功耗、高速、掉电信号隔离和ESD保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74AHC1G00W5-TP
- 商品编号
- C52098173
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.034333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2.1V；1.5V；3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV；500mV；1.65V | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 74AHC | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
该器件是一款2输入与非门，实现逻辑功能Y等于A与B的非。
商品特性
- 工作电压范围：2~5.5V
- 低功耗：最大工作电流为1.0μA
- 高速：典型传播延迟为4.3 ns
- 提供SOT23-5封装
- 提供SOT353封装
- ESD保护性能超过JESD 22标准
- 人体放电模型耐压达2000V
- 充电器件模型耐压达1000V
应用领域
- 电压电平转换
- 通用逻辑电路
- 电源关断信号隔离
- 个人电脑、网络设备、笔记本电脑、上网本、个人数字助理
- 平板电脑、电子阅读器
- 计算机外设、硬盘驱动器、CD/DVD光驱
- 电视、DVD播放器、数字录像机、机顶盒
- 手机、个人导航/GPS设备
- MP3播放器、相机、摄像机
