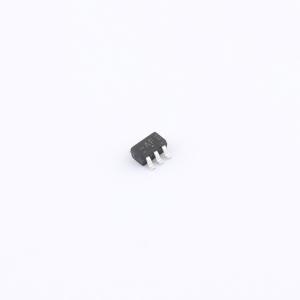

74AHC1G14SE-TP
单施密特触发器反相器门，低功耗，具备ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74AHC1G14SE-TP
- 商品编号
- C52098179
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.028633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.9V | |
| 输出低电平(VOL) | 100mV | |
| 传播延迟(tpd) | - | |
| 系列 | 74AHC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能 |
商品概述
该器件包含一个施密特触发反相器，其功能为 Y = A非。它提供具有施密特触发动作的反相缓冲功能。该器件能够将缓慢变化的输入信号转换为清晰明确、无抖动的输出信号。
商品特性
- 工作电压范围：2V~5.5V
- 低功耗，在5.5V电压下 I_CC = 1μA（最大值）
- 在5V电压下具有±8mA输出驱动能力
- ESD保护性能超过JESD 22标准
- 2000V人体模型（A114-A）
- 1000V充电器件模型（C101）
- 提供SOT23-5封装
- 提供SOT353封装
应用领域
- 电压电平转换
- 通用逻辑
- 电源关断信号隔离
- 消费电子与计算机外设
