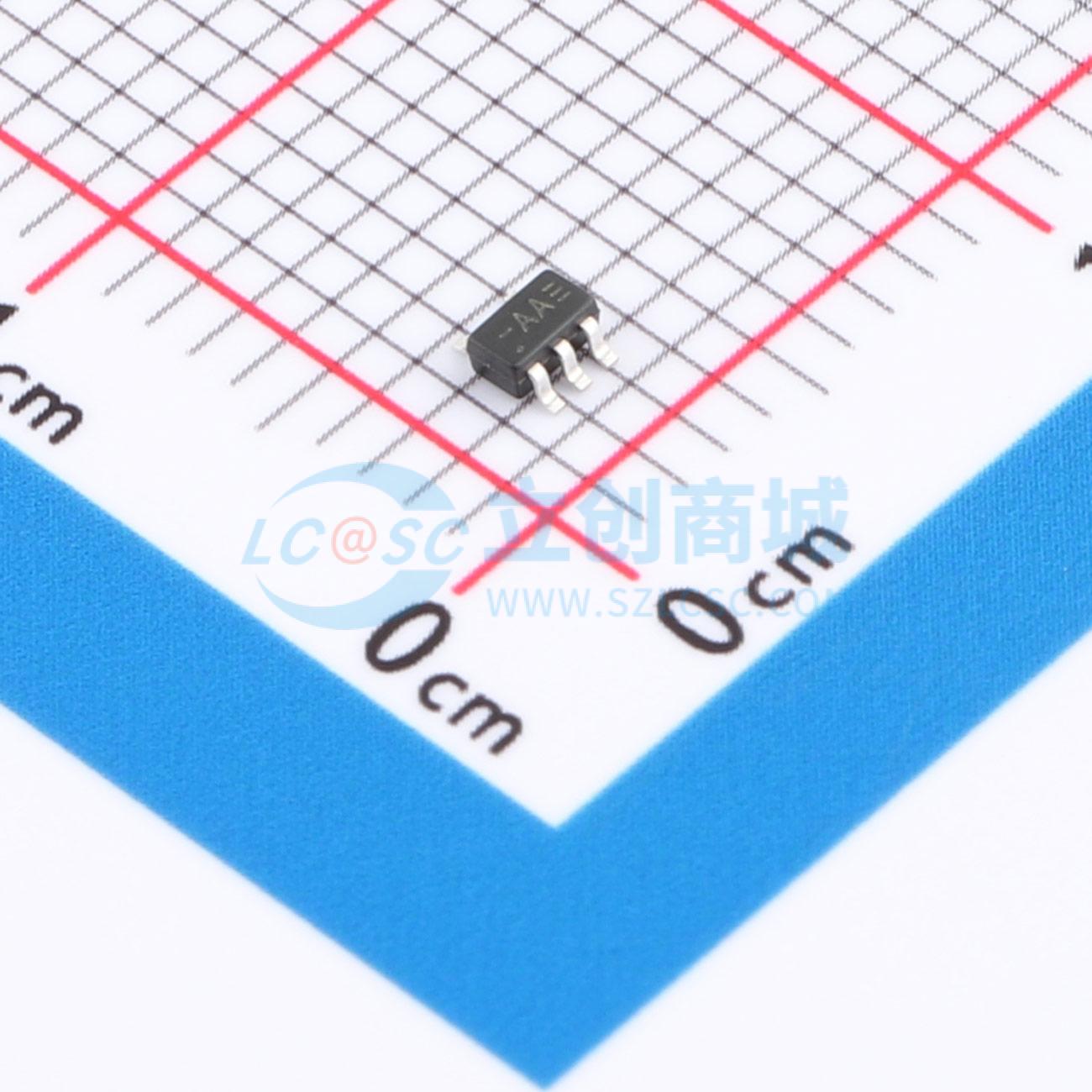

温馨提醒：图片仅供参考，商品以实物为准
74AHC1G00SE-TP
单路2输入与非门，具有电压电平转换、低功耗、高速、掉电信号隔离和ESD保护功能
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74AHC1G00SE-TP
- 商品编号
- C52098183
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.028533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2.1V；3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV；500mV；1.65V | |
| 输出高电平(VOH) | 3.94V；2.9V；2.58V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV；360mV | |
| 系列 | 74AHC | |
| 传播延迟(tpd) | 9.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
74 AHC1 G00是一款2输入与非门，其功能为Y = A × B（上划线）。
商品特性
- 工作电压范围：2~5.5V
- 低功耗：Icc=1.0μA（最大值）
- 高速：tPD = 4.3 ns（典型值）
- 提供SOT23-5封装
- 提供SOT353封装
- ESD保护性能超过JESD 22标准
- 人体模型（A114-A）2000V
- 充电器件模型（C101）1000V
应用领域
- 电压电平转换
- 通用逻辑
- 掉电信号隔离
