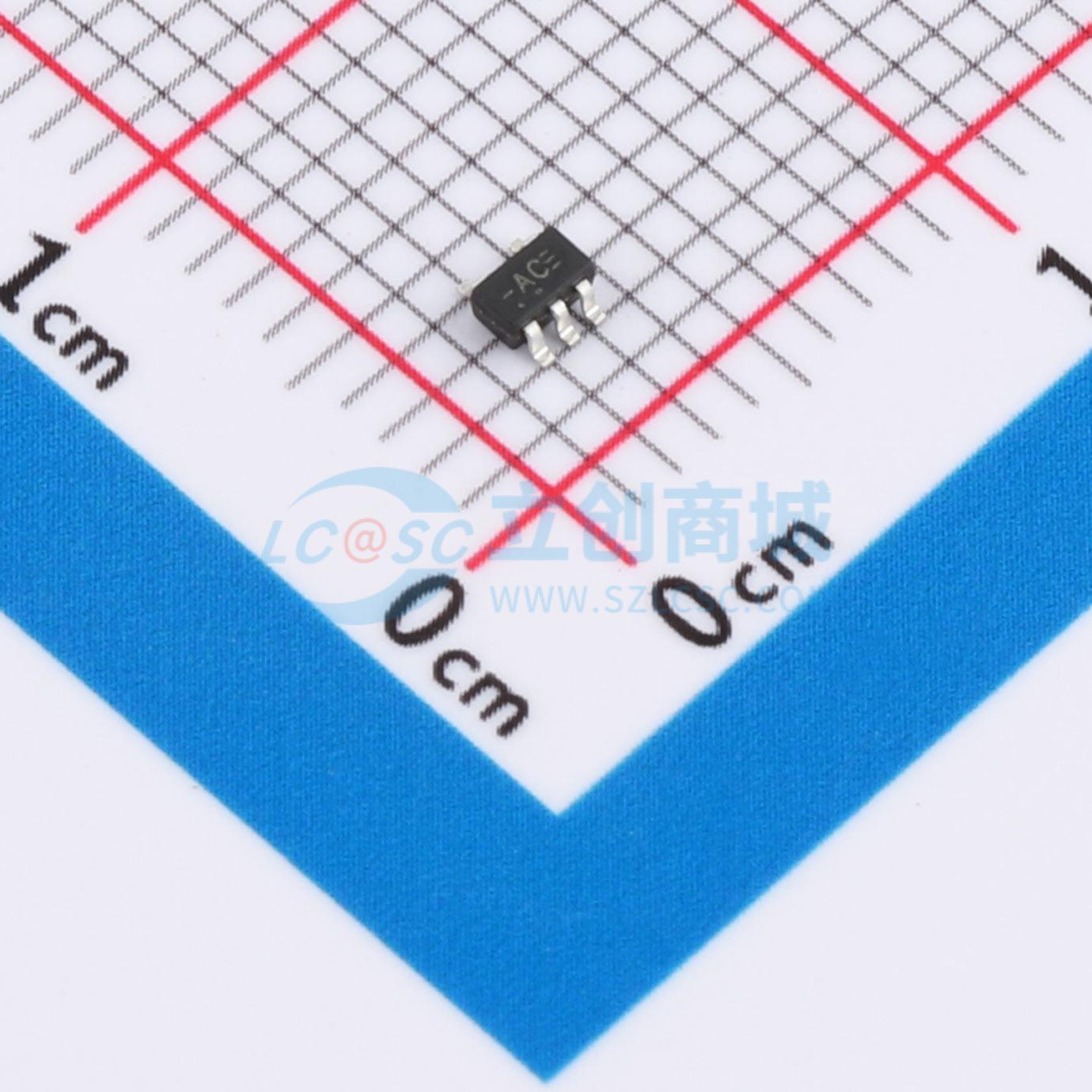

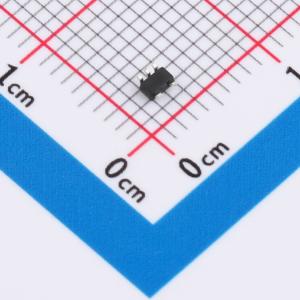

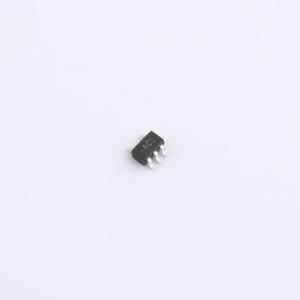

温馨提醒：图片仅供参考，商品以实物为准
74AHC1G04SE-TP
单反相器门，具备电源关断保护、高抗噪性和ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74AHC1G04SE-TP
- 商品编号
- C52098181
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.0289克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 1.2V；1.9V；2.3V；3.8V；2.2V | |
| 输出低电平(VOL) | 100mV；450mV；400mV；300mV；550mV | |
| 传播延迟(tpd) | 7ns@5V,50pF | |
| 系列 | 74AHC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电源关断保护；掉电保护功能 |
商品概述
74AHC1G04是一款单反相器门电路，其逻辑功能为 Y = A（上划线）。该器件内置掉电保护电路，可在掉电时防止器件损坏。
商品特性
- 工作电压范围：1.65 ~ 5.5V
- 低功耗电流：I_CC = 10μA（最大值）
- 输出驱动能力：±24mA（VCC=3.3V）
- 高抗噪性
- 掉电保护
- ESD保护性能超过JESD 22标准
- 人体模型（A114-A）耐压：2000V
- 充电器件模型（C101）耐压：1000V
- 提供SOT23-5封装
- 提供SOT353封装
应用领域
- 电压电平转换
- 通用逻辑
- 掉电信号隔离
- 计算机与网络
- 便携式计算设备
