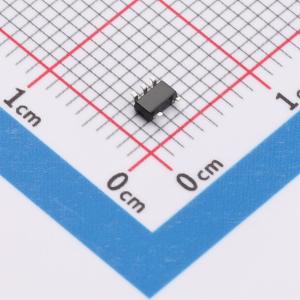

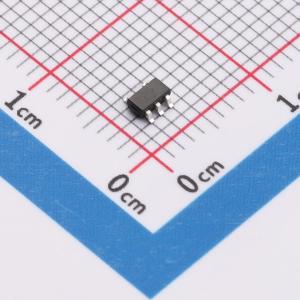

温馨提醒：图片仅供参考，商品以实物为准
74AHC1G08W5-TP
高速单门CMOS 2输入与门，具备低功耗、ESD保护功能，有SOT23 - 5和SOT353封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74AHC1G08W5-TP
- 商品编号
- C52098170
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2.1V；1.5V；3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV；500mV；1.65V | |
| 输出高电平(VOH) | 2.58V；4.4V~4.5V；2.9V~3V；1.9V~2V；3.94V | |
| 输出低电平(VOL) | 100mV；360mV | |
| 系列 | 74AHC | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
74AHC1G08 是一款高速硅栅 CMOS 器件，提供 2 输入与功能。
商品特性
- 工作电压范围：2 ~ 5.5V
- 低功耗电流：ICC = 10μA（最大值）
- 高速：tPD = 4.3 ns（典型值）@ VCC = 5V
- ESD 保护超过 JESD 22 标准
- 2000-V 人体模型（A114-A）
- 1000-V 充电器件模型（C101）
- 提供 SOT23-5 封装
- 提供 SOT353 封装
应用领域
- 电压电平转换
- 通用逻辑电路
- 断电信号隔离
- PC 和网络
- 笔记本和上网本
- 平板电脑和电子书阅读器
- 计算机外设
- 手机和个人导航/GPS
