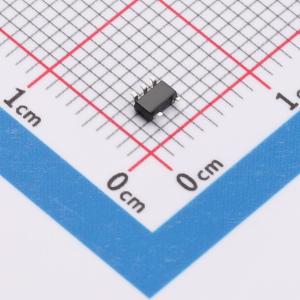

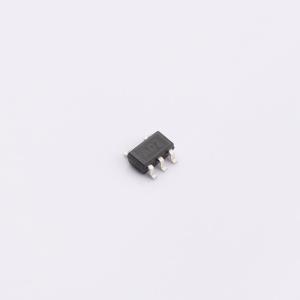

温馨提醒：图片仅供参考，商品以实物为准
74AHC1G02W5-TP
单2输入或非门，低功耗、高抗噪、平衡传播延迟
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74AHC1G02W5-TP
- 商品编号
- C52098172
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 2.1V；1.5V；3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV；500mV；1.65V | |
| 输出高电平(VOH) | 4.4V~4.5V；2.9V~3V；1.9V~2V | |
| 输出低电平(VOL) | 100mV；360mV | |
| 系列 | 74AHC | |
| 传播延迟(tpd) | 11.4ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
74AHC1G02是一款单2输入或非门，其功能为 Y = 非(A+B)。
商品特性
- 工作电压范围：2.0~5.5V
- 低功耗
- 高抗噪性
- 平衡的传播延迟
- 工作温度范围：-40至+125°C
应用领域
- 电压电平转换
- 通用逻辑
- 掉电信号隔离
- 个人电脑
- 网络设备
