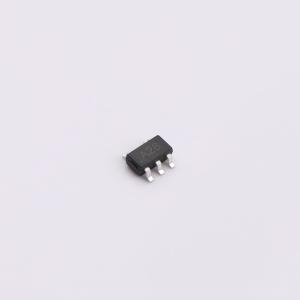

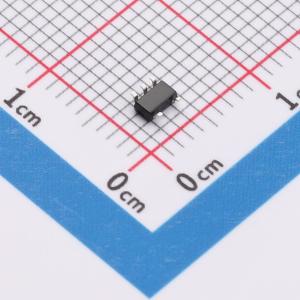

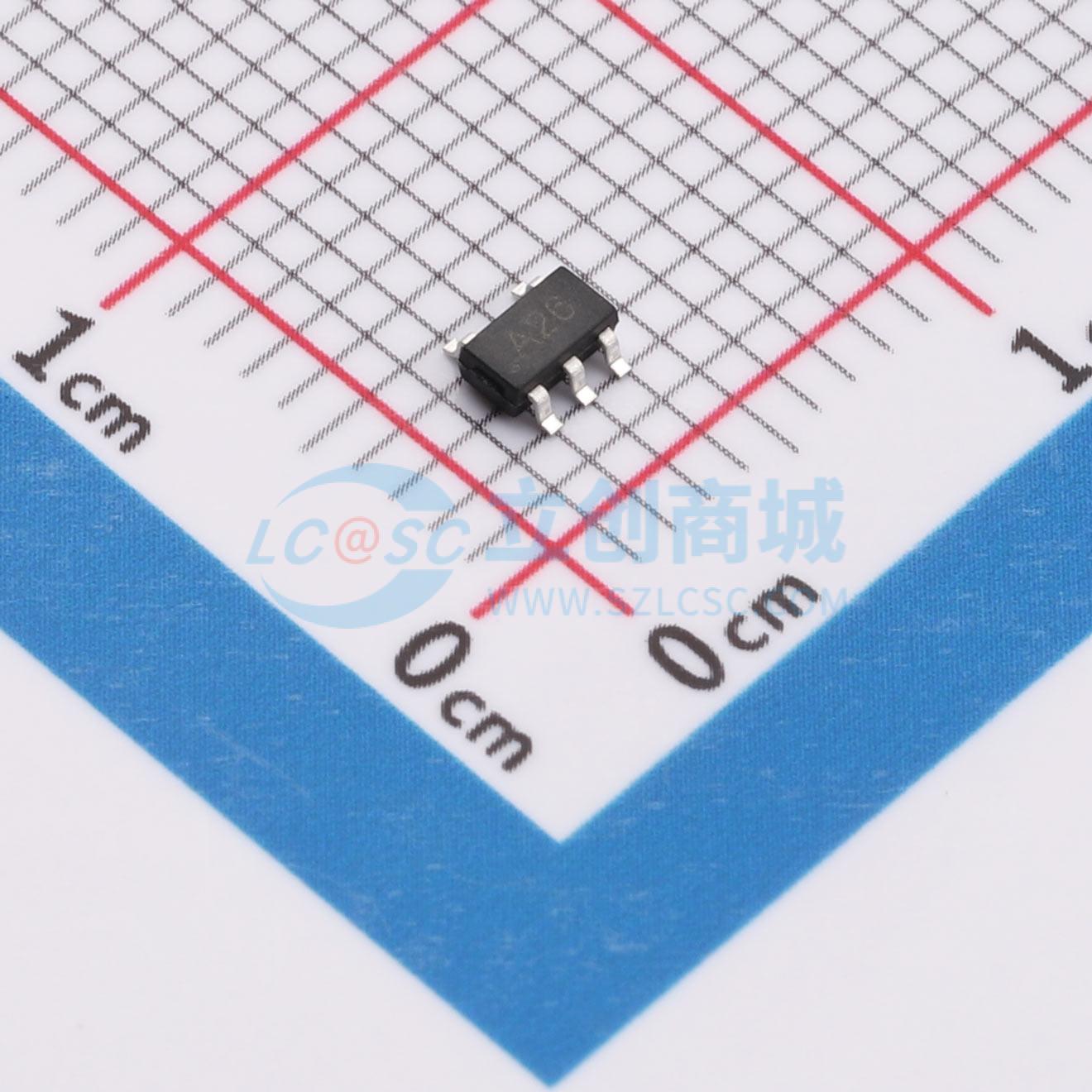

74AHC1G126W5-TP
单缓冲门，带三态输出，CMOS低功耗，输入具备施密特触发功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74AHC1G126W5-TP
- 商品编号
- C52098164
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.034933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 9.5ns@5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
74AHC1G126是一款具有三态输出的单路非反相缓冲器/总线驱动器。当输出使能（OE）引脚施加低电平时，输出进入高阻抗状态。该器件设计用于2.0V至5.5V的电源电压范围工作。
商品特性
- 供电电压范围2.0V至5.5V
- 在5.0V下提供±8 mA的输出驱动能力
- CMOS低功耗
- 所有输入端均具有施密特触发器作用，使电路对较慢的输入上升和下降时间具有容错性
- 符合JESD 22标准的ESD保护
- 超过200-V机器模型（A115-A）
- 超过2000-V人体模型（A114-A）
- 超过1000-V带电器件模型（C101C）
- 闩锁耐受能力超过100mA，符合JESD 78，Class II标准
- SOT23-5和SOT353封装：采用"绿色"模塑化合物组装（不含Br、Sb）
- 无铅工艺/符合RoHS标准
应用领域
- 个人电脑及网络设备
- 笔记本电脑及上网本
- 个人导航/GPS设备
- MP3播放器
- 相机及录像机
