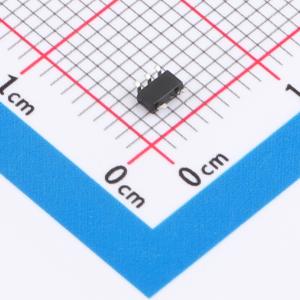

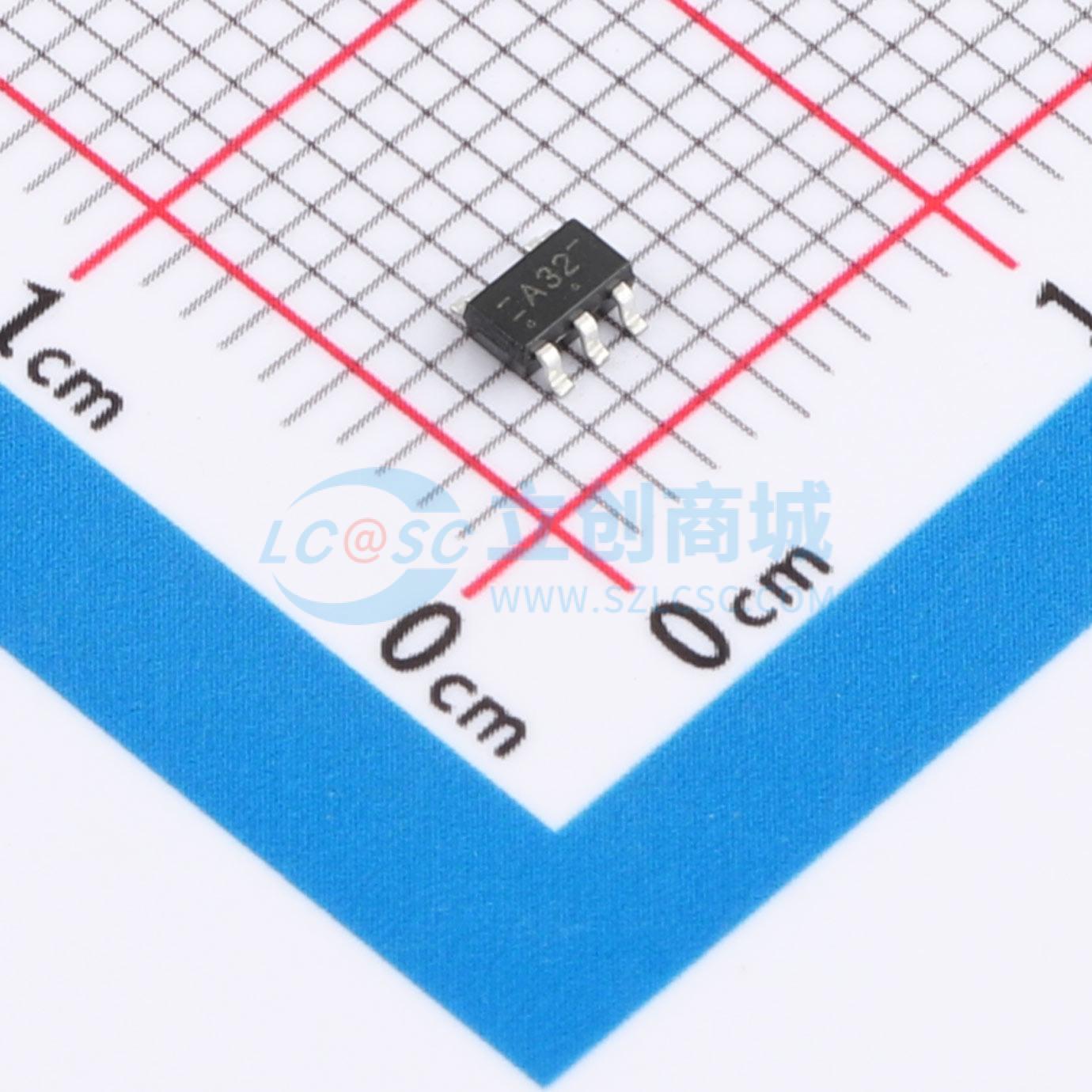

74AHC1G32W5-TP
单路2输入正或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74AHC1G32W5-TP
- 商品编号
- C52098168
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2.1V；1.5V；3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV；500mV；1.65V | |
| 输出高电平(VOH) | 2.9V；2.58V；4.4V；3.94V；1.9V | |
| 输出低电平(VOL) | 100mV；360mV | |
| 系列 | 74AHC | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
该器件是一款单路2输入正或门，在正逻辑中实现Y = A + B的功能。
商品特性
- 工作电压范围：2V至5.5V
- 在5V电压下最大传输延迟为5.5ns
- ESD保护性能超过JESD 22标准
- 人体模型耐压2000V
- 充电器件模型耐压1000V
- 提供SOT23-5封装
- 提供SOT353封装
应用领域
- 电压电平转换
- 通用逻辑电路
- 断电信号隔离
- 计算机及外围设备
- 通信设备
