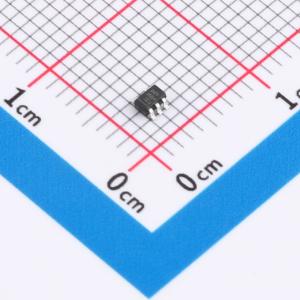

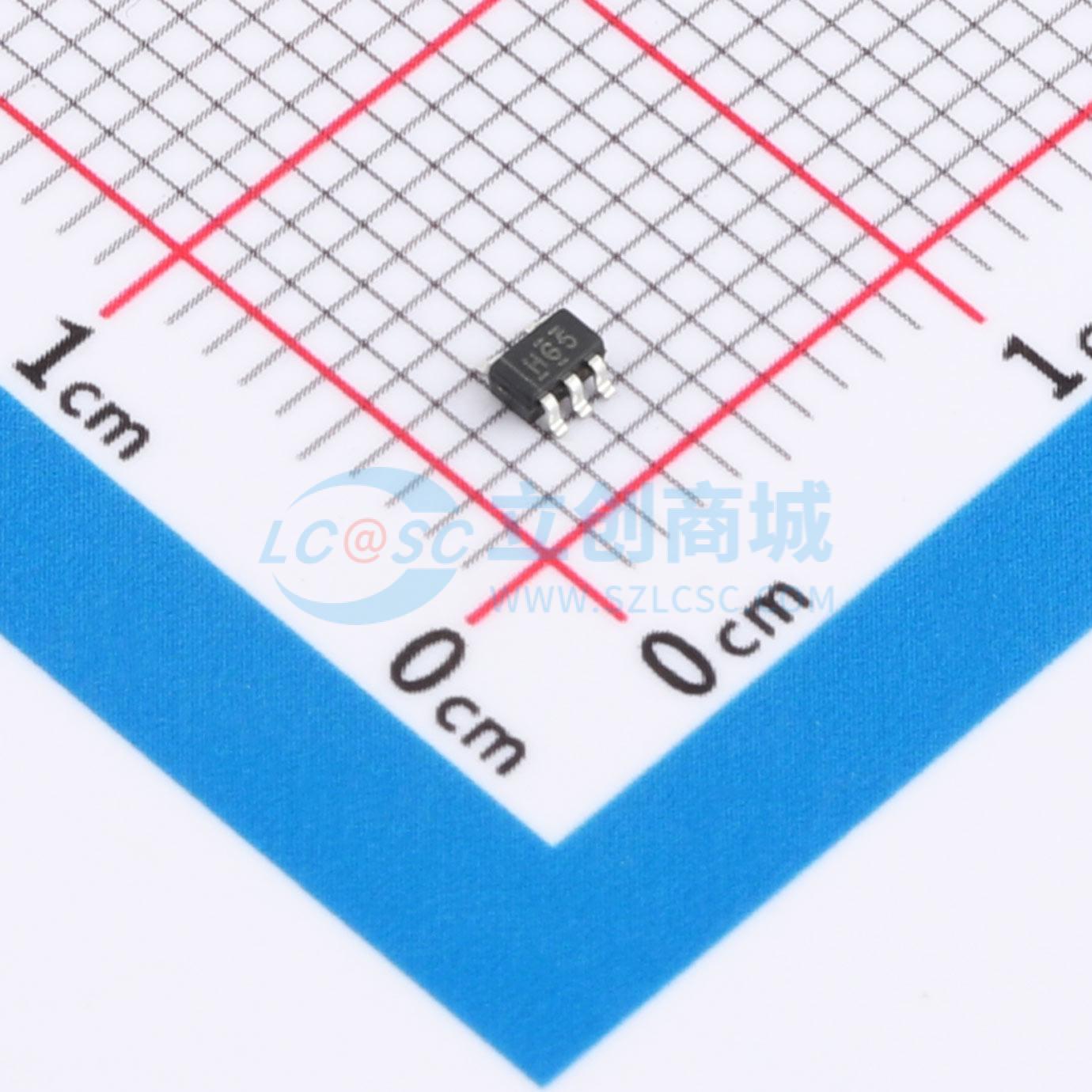

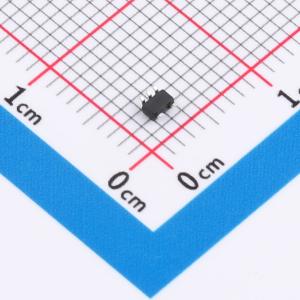

温馨提醒：图片仅供参考，商品以实物为准
NC7SP32P5X-TP
单通道2输入或门，低静态和动态功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- NC7SP32P5X-TP
- 商品编号
- C52098163
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.028867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV | |
| 输出高电平(VOH) | 2.6V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | NC7SP | |
| 传播延迟(tpd) | 6ns@3.3V,5pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
NC7SP32P5X-TP是一款单路2输入或门器件，在正逻辑下实现Y = A + B或Y = A（上划线）+ B（上划线）的功能。该器件确保在0.8V至3.6V的整个VCC电源电压范围内，具有极低的静态和动态功耗。
商品特性
- 宽电源电压范围：0.8V至3.6V
- 输入可接受高达3.6V的电压
- Ioff特性支持部分断电模式
- 低静态功耗：Icc最大值0.5μA
- 静电放电保护性能超过JESD 22标准：2000V人体模型、200V机器模型、1000V充电器件模型
应用领域
- AV接收器
- 便携式音频底座
- 蓝光播放器与家庭影院系统
- 嵌入式个人电脑
- 个人数字助理
