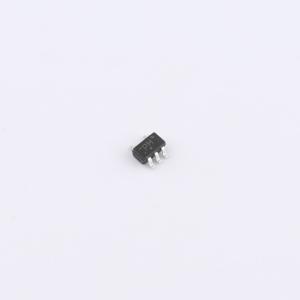

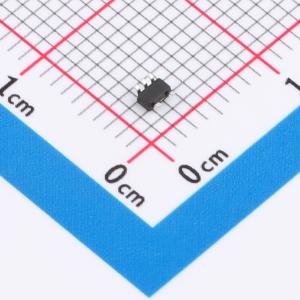

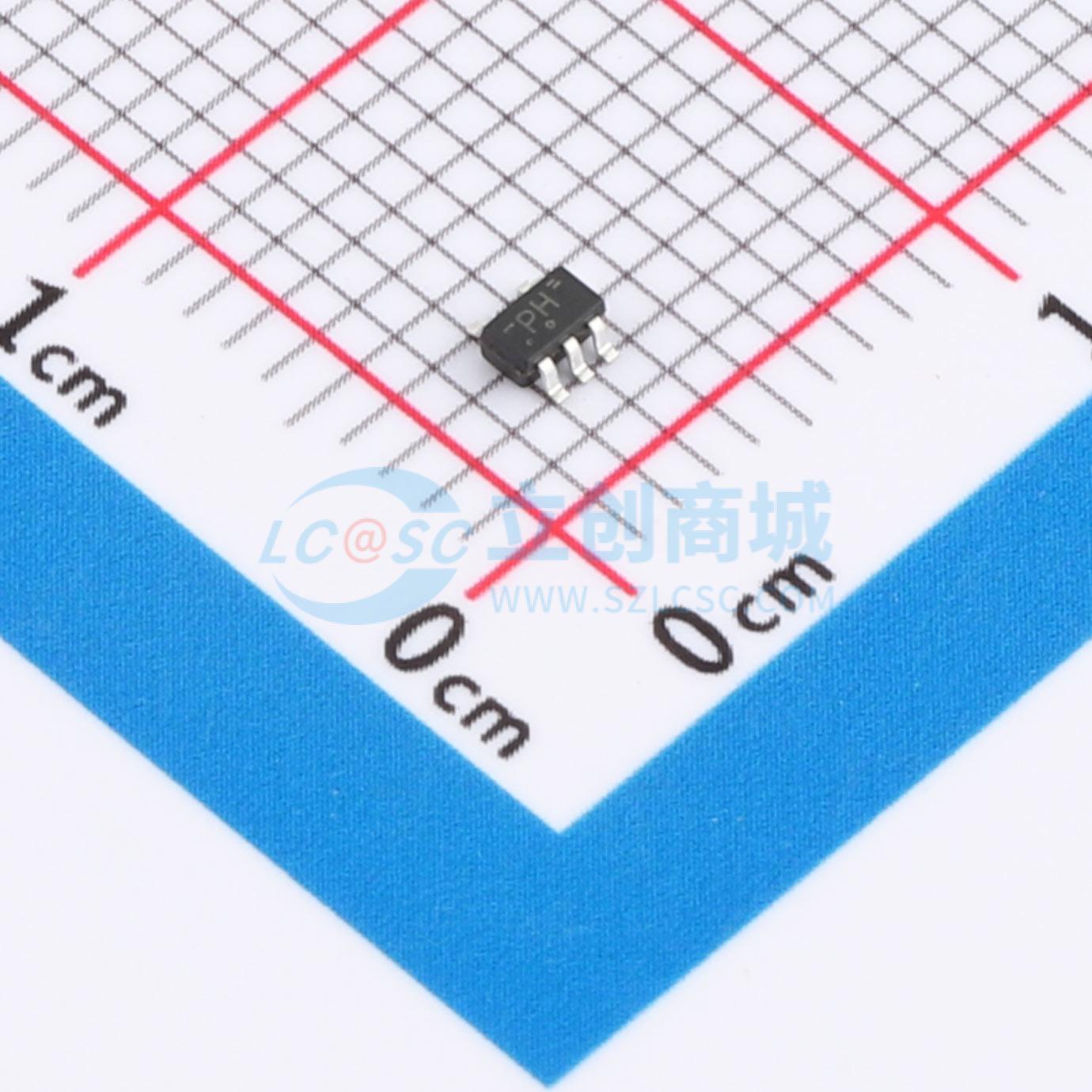

NC7SP86P5X-TP
单2输入异或门，低静态和动态功耗，支持部分掉电模式，具备ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- NC7SP86P5X-TP
- 商品编号
- C52098157
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.029067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 2V；1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV；700mV | |
| 输出高电平(VOH) | 2.72V；1.11V；2.6V；1.32V；1.9V；2.05V | |
| 输出低电平(VOL) | 310mV；440mV | |
| 系列 | - | |
| 传播延迟(tpd) | 2.3ns@3.3V,5pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
该器件是一款单路2输入异或门，在正逻辑中实现函数 Y = A XOR B 或 Y = A'B + AB'。该器件确保在 0.8V 至 3.6V 的整个 VCC 范围内具有极低的静态和动态功耗。
商品特性
- 宽电源电压范围：0.8V 至 3.6V
- 输入可接受高达 3.6V 的电压
- IOFF 支持部分断电模式
- 低静态功耗；ICC = 0.5μA (最大值)
- ESD 保护超过 JESD 22 标准：-2000-V 人体放电模型 (A114-A)、-200-V 机器模型 (A115-A)、-1000-V 带电器件模型 (C101)
应用领域
- AV接收器
- 音频底座
- 蓝光播放器与家庭影院
- 嵌入式PC
- 个人数字助理
