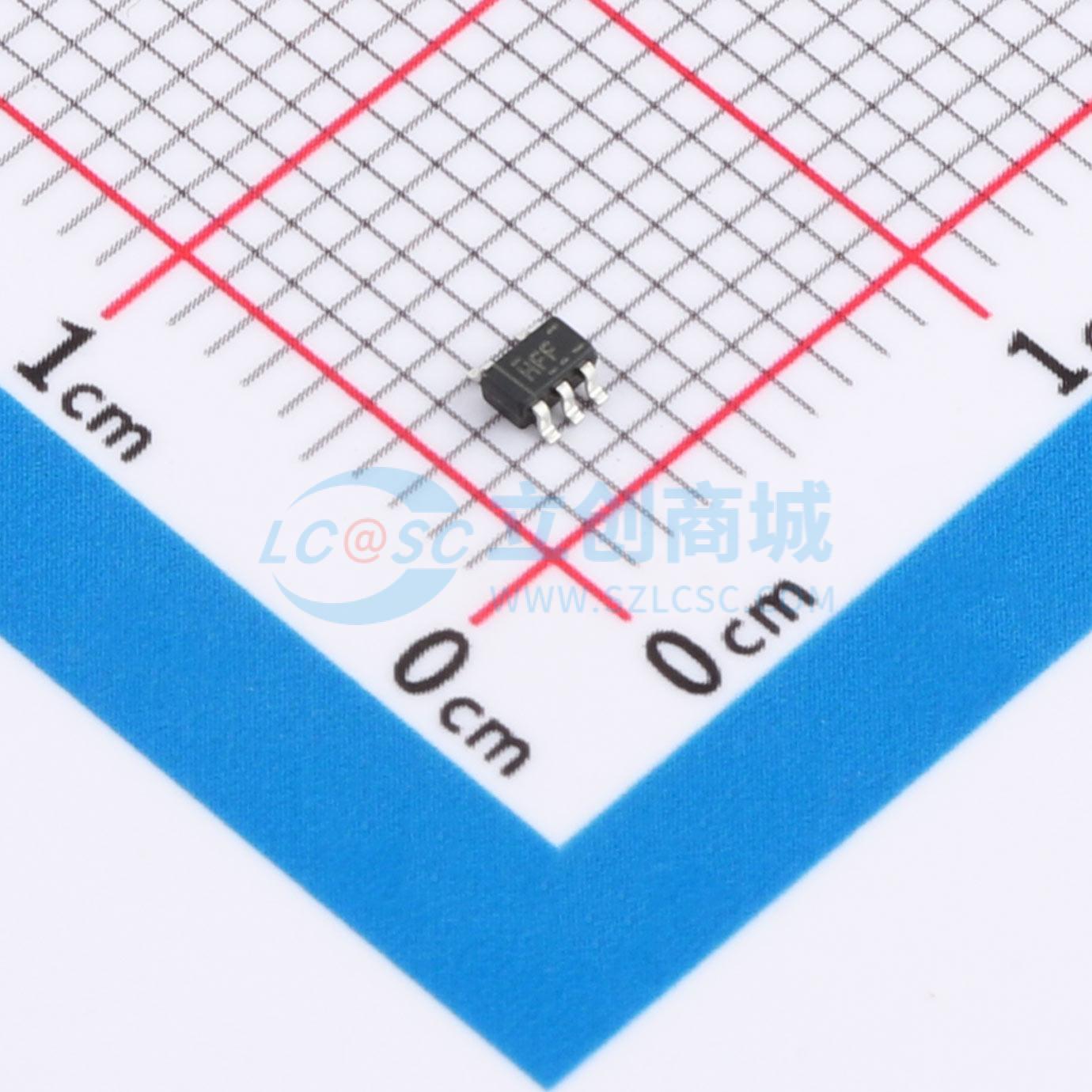

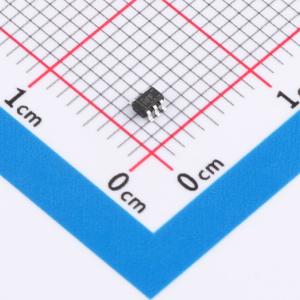

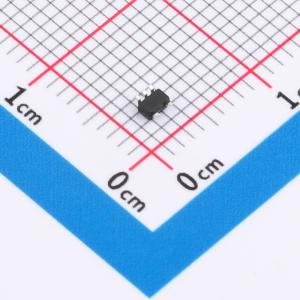

温馨提醒：图片仅供参考，商品以实物为准
NC7SP14P5X-TP
带施密特触发器输入的独立反相器，低静态和动态功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- NC7SP14P5X-TP
- 商品编号
- C52098159
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.028867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 通道数 | 1 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.11V；2.72V；1.9V；2.05V；2.6V；1.32V | |
| 输出低电平(VOL) | 100mV；440mV；440mV；310mV；310mV；310mV；310mV | |
| 传播延迟(tpd) | 3.9ns@3.3V,15pF | |
| 系列 | 7SP | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
NC7SP14P5X-TP 是一款具有施密特触发输入的独立门电路，支持缓慢的输入转换，并在输入端提供更好的开关噪声抗扰度。该器件在整个 0.8V 至 3.6V 的 VCC 范围内确保极低的静态和动态功耗。
商品特性
- 宽电源电压范围：0.8V 至 3.6V
- 输入可接受高达 3.6V 的电压
- IOFF 支持部分断电模式
- 低静态功耗；ICC = 0.5μA (最大值)
- ESD 保护超过 JESD 22 标准
- 2000V 人体模型 (A114-A)
- 200V 机器模型 (A115-A)
- 1000V 带电设备模型 (C101)
应用领域
- 音频视频接收器
- 音频底座
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 个人数字助理(PDA)
