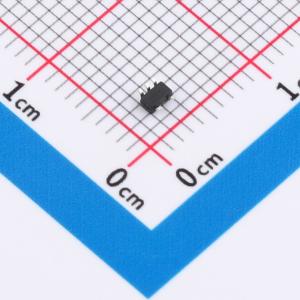

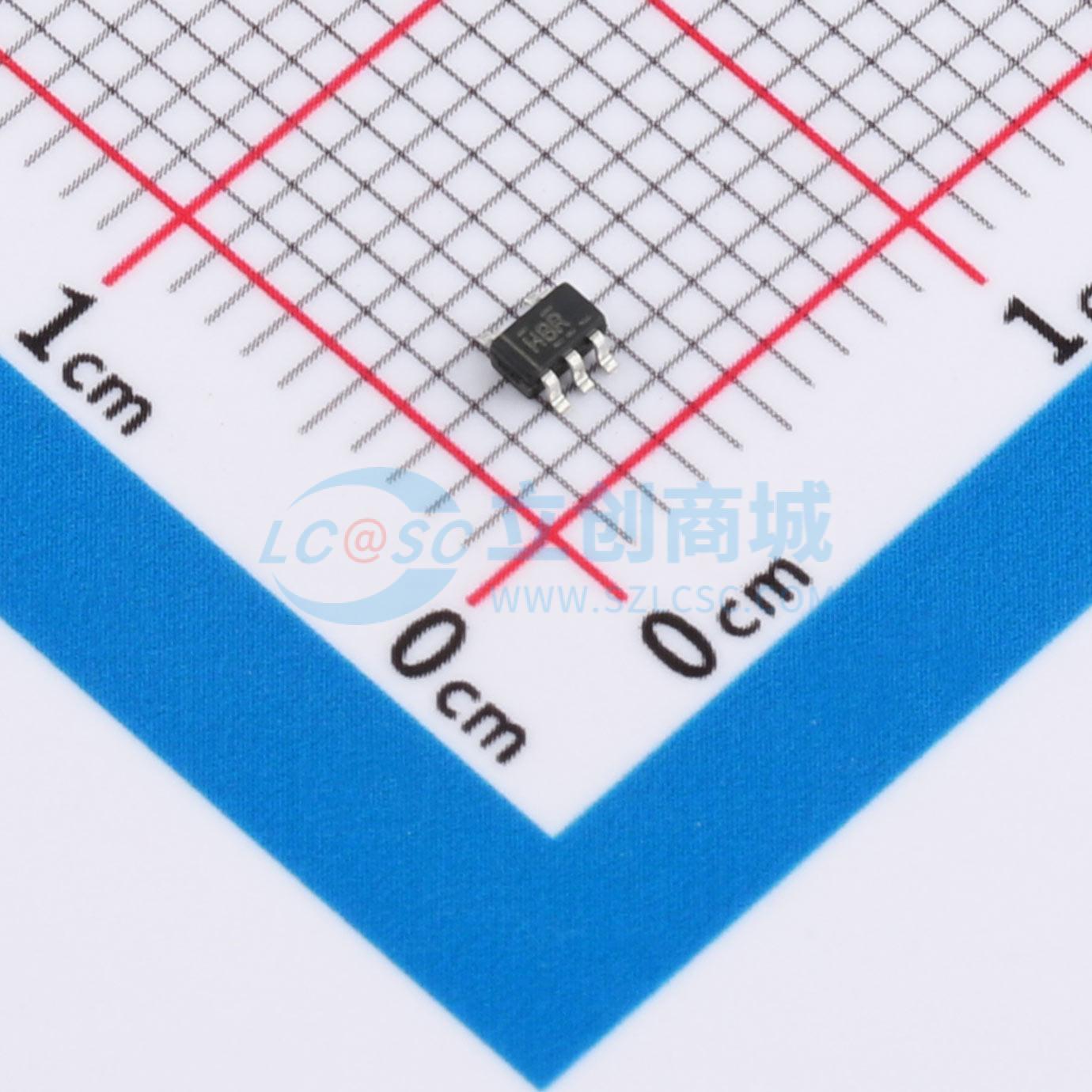

NC7SP02P5X-TP
单路2输入正或非门，低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- NC7SP02P5X-TP
- 商品编号
- C52098160
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V；1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV；700mV | |
| 输出高电平(VOH) | 2.72V；1.11V；2.6V；1.32V；1.9V；2.05V | |
| 输出低电平(VOL) | 310mV；440mV；100mV | |
| 系列 | - | |
| 传播延迟(tpd) | 4.7ns@3.3V,30pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
NC7SP02P5X-TP是一款低功耗单2输入正或非门，在正逻辑中实现函数Y = A+B（上划线）或Y = A（上划线）· B（上划线）。该器件确保在0.8V至3.6V的整个VCC范围内具有非常低的静态和动态功耗。
商品特性
- 宽电源电压范围：0.8V至3.6V
- 输入可接受高达3.6V的电压
- IOFF支持部分掉电模式
- 低静态功耗；I_CC = 0.5μA（最大值）
- 静电放电保护超过JESD 22标准：2000V人体模型、200V机器模型、1000V带电器件模型
应用领域
- 音频底座
- 蓝光播放器与家庭影院
- 个人数字助理
- 电源
- 固态硬盘
