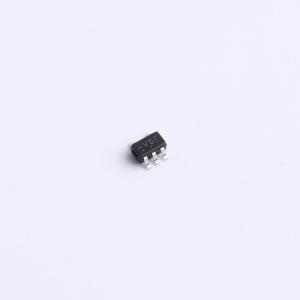

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G07SE-TP
带漏极开路输出的缓冲器/驱动器，具备电源关断保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC1G07SE-TP
- 商品编号
- C52098135
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.0285克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 1ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
74LVC1G07是一款具有开漏输出的单通道缓冲器/驱动器。该器件具备掉电保护电路，可在掉电时防止器件损坏。
商品特性
- 输入和开漏输出可接受高达5.5V的电压
- 低功耗电流：Icc = 10μA（最大值）
- ±24mA输出驱动能力（VCC=3.3V时）
- 掉电保护
- ESD保护超过JESD 22标准
- 2000V人体模型（A114-A）
- 1000V充电器件模型（C101）
应用领域
- 电压电平转换
- 通用逻辑
- 掉电信号隔离
- 个人电脑与网络设备
- 手机与导航设备
