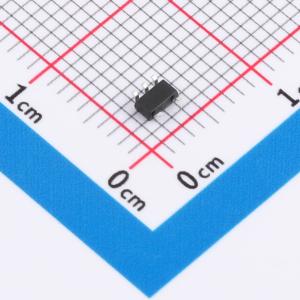

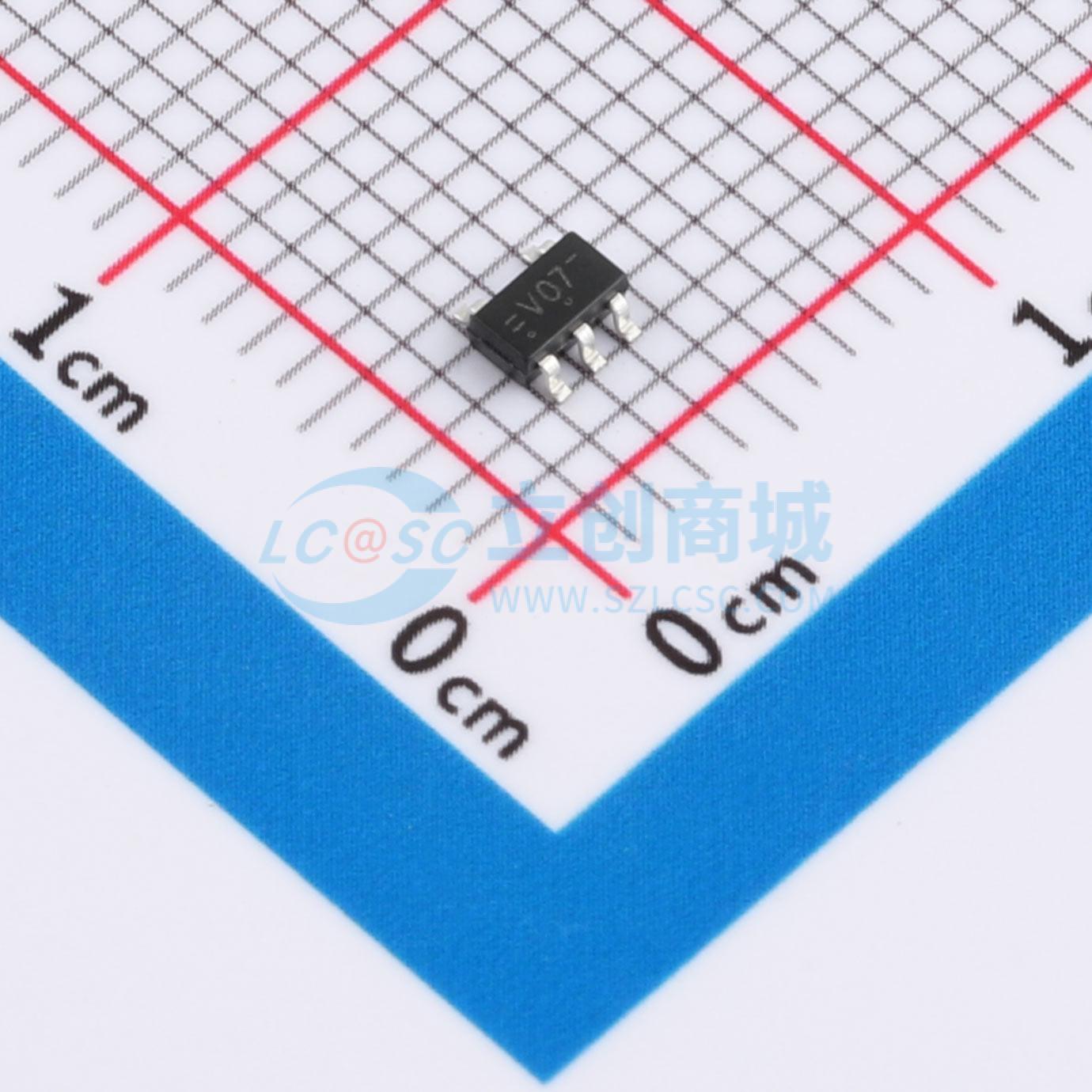

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G07W5-TP
带漏极开路输出的缓冲器/驱动器，具备电源关断保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC1G07W5-TP
- 商品编号
- C52098148
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.034733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | - | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 8ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
74LVC1G07是一款单路缓冲器/驱动器，具有开漏输出。该器件配备掉电保护电路，可在断电时防止器件损坏。
商品特性
- 输入及开漏输出可承受高达5.5V的电压
- 低功耗电流：Icc = 10μA（最大值）
- 输出驱动能力为±24mA（VCC=3.3V）
- 提供掉电保护
- ESD保护性能超过JESD 22标准
- 人体放电模型（A114-A）耐压达2000V
- 带电器件模型（C101）耐压达1000V
- 提供SOT23-5封装
- 提供SOT353封装
应用领域
- 电压电平转换
- 通用逻辑电路
- 断电信号隔离
- 个人电脑、网络设备、笔记本电脑、上网本、个人数字助理
- 平板电脑、电子阅读器
- 计算机外围设备、硬盘驱动器、CD/DVD光驱
- 电视、DVD播放器、数字录像机、机顶盒
- 手机、个人导航/GPS设备
- MP3播放器、相机、录像机
