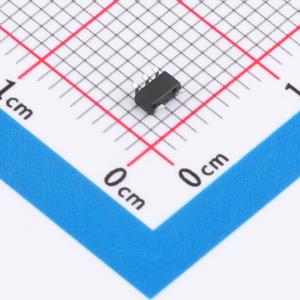

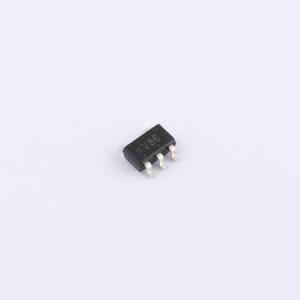

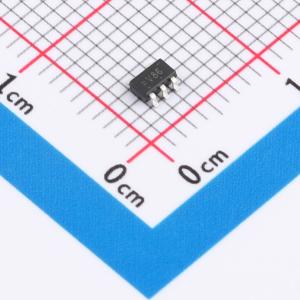

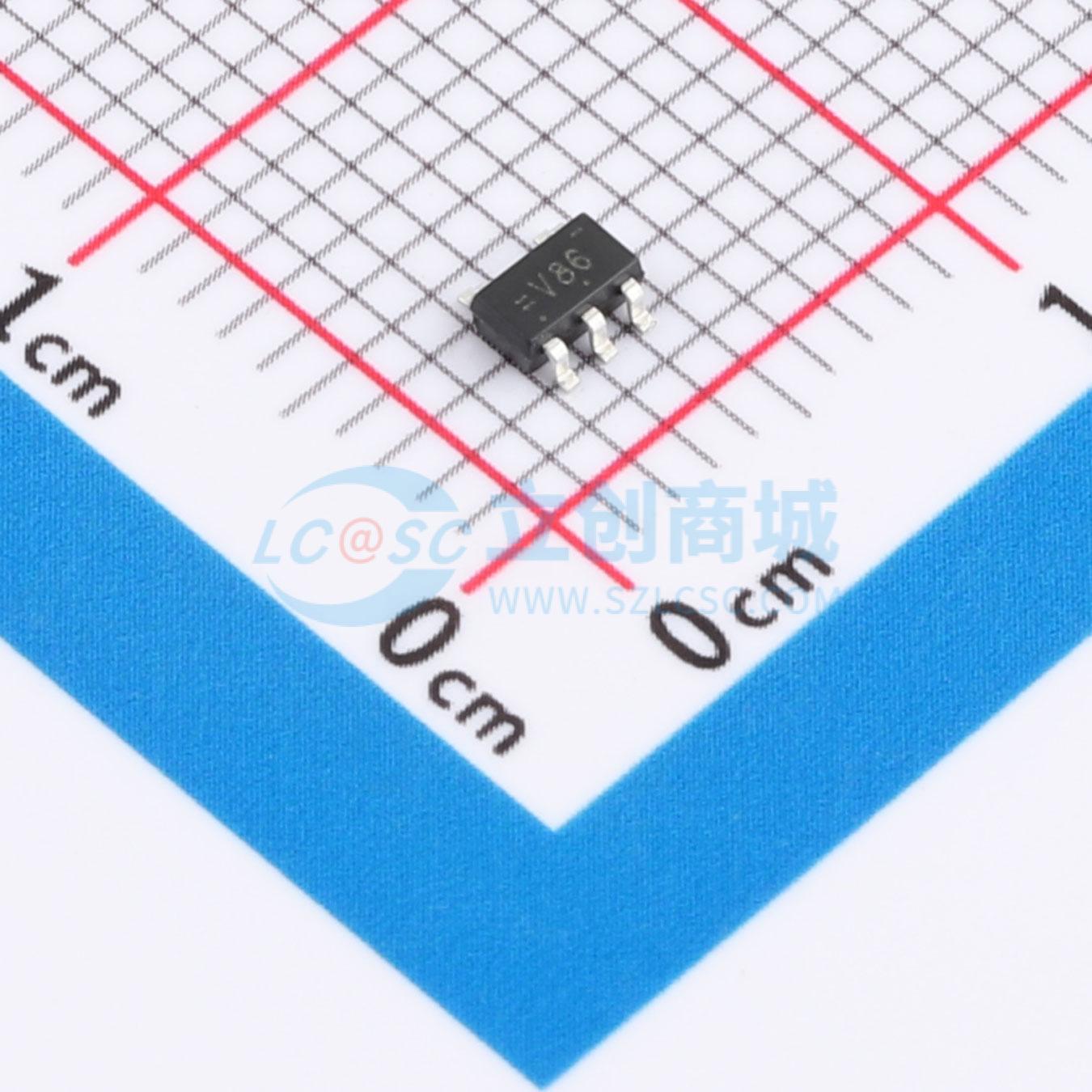

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G86W5-TP
单路2输入异或门，支持部分掉电模式，低功耗，有ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC1G86W5-TP
- 商品编号
- C52098143
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V；2.4V；2.3V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 5ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
74LVC1G86是一款单路2输入异或门，在正逻辑中提供函数Y = A XOR B或Y = (A AND NOT B) OR (NOT A AND B)。该器件可在1.65V至5.5V的电源电压下工作，其输入端可接受高达5.5V的电压信号。此特性使其能够应用于混合3.3V与5V电压环境。该器件针对使用I_OFF的部分断电应用进行了全面规定。I_OFF电路会在器件断电时禁用其输出，从而防止有害的反向电流流过器件。
商品特性
- 工作电压范围：1.65V至5.5V
- 输入端可承受高达5.5V的电压
- I_OFF支持部分断电模式
- 低功耗
- 在3.3V电压下最大传播延迟为4 ns
- ESD保护性能超过JESD 22标准
- 人体放电模型：2000 V (A114-A)
- 充电器件模型：1000 V (C101)
- 提供SOT23-5封装
- 提供SOT353封装
应用领域
- 电压电平转换
- 通用逻辑
- 断电信号隔离
- 个人电脑、网络设备、笔记本电脑、上网本、个人数字助理
- 平板电脑、电子阅读器
- 计算机外设、硬盘驱动器、CD/DVD光驱
- 电视、DVD、数字视频录像机、机顶盒
- 手机、个人导航/GPS设备
- MP3播放器、相机、录像机
