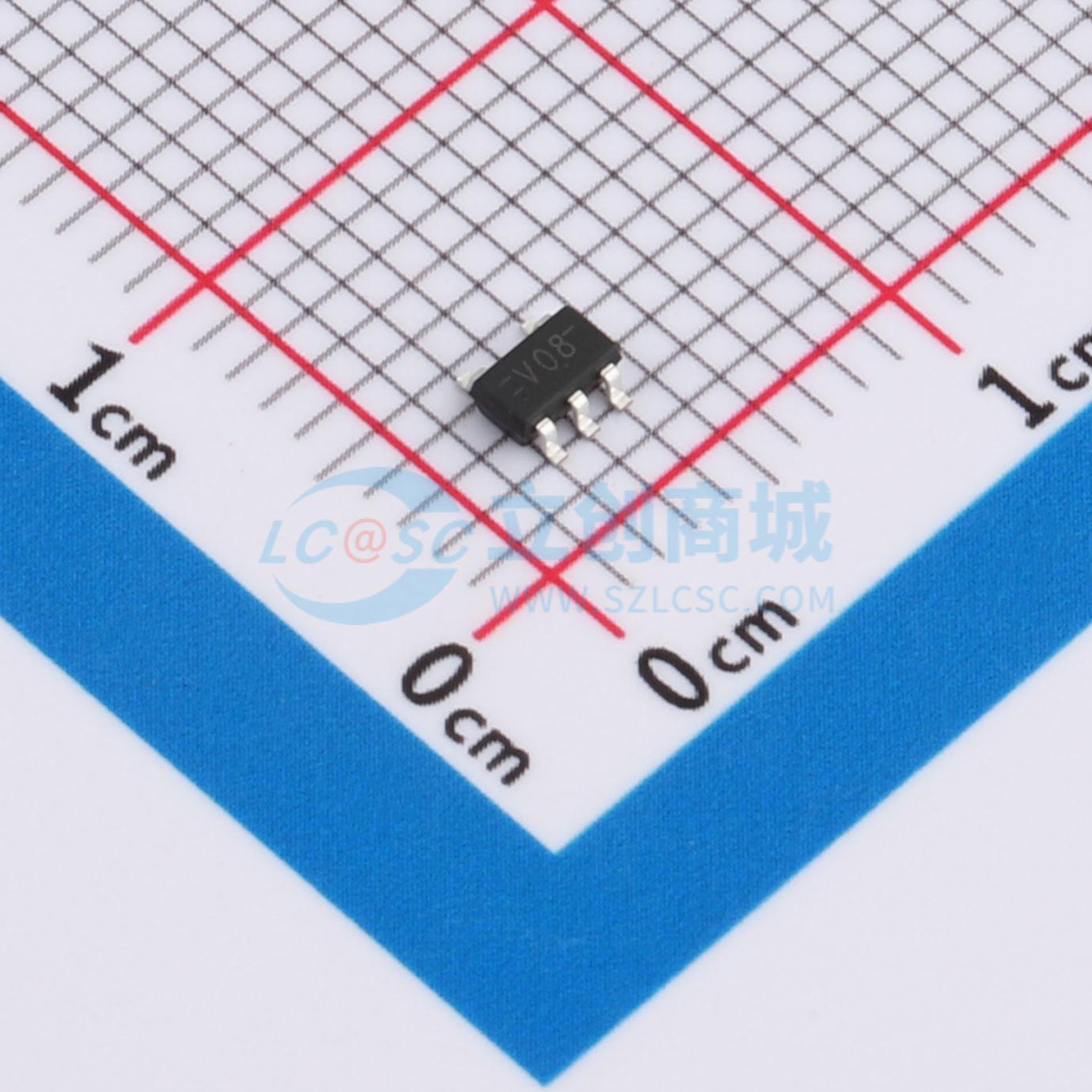

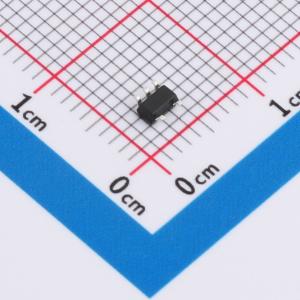

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G08W5-TP
带电源保护的2输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC1G08W5-TP
- 商品编号
- C52098147
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V；2.4V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 7ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
74LVC1G08是一款2输入与门，其逻辑功能为 Y = A × B。该器件内置掉电保护电路，可在电源关闭时防止器件损坏。
商品特性
- 工作电压范围：1.65V~5.5V
- 低功耗电流：ICC = 10μA（最大值）
- 输出驱动能力：±24mA（在VCC=3.0V条件下）
- 具备掉电保护功能
- ESD保护能力超过JESD 22标准：
- 2000-V人体模型（A114-A）
- 1000-V充电设备模型（C101）
- 提供SOT23-5封装
- 提供SOT353封装
应用领域
- 电压电平转换
- 通用逻辑
- 掉电信号隔离
- 个人电脑
- 网络设备
