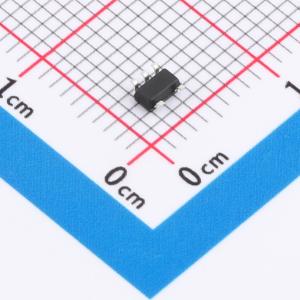

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G17W5-TP
单施密特触发缓冲器，具备电源保护和静电保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC1G17W5-TP
- 商品编号
- C52098145
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 8.3ns@5V,50pF | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
74LVC1G17是一款单路施密特触发器缓冲器，其功能为Y = A。由于输入端的施密特触发器作用，该器件对上升沿信号（VT+）和下降沿信号（VT-）具有不同的输入阈值电平。该器件具备掉电保护电路，可在掉电时防止器件损坏。
商品特性
- 工作电压范围：1.65V ~ 5.5V
- 低功耗电流：ICC = 10μA（最大值）
- ±24mA输出驱动能力（VCC=3.0V）
- 具备掉电保护
- ESD保护性能超过JESD 22标准
- 2000V人体放电模型（A114-A）
- 1000V带电器件模型（C101）
- 提供SOT23-5封装
- 提供SOT353封装
应用领域
- 电压电平转换
- 通用逻辑
- 掉电信号隔离
