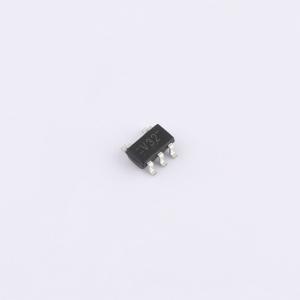

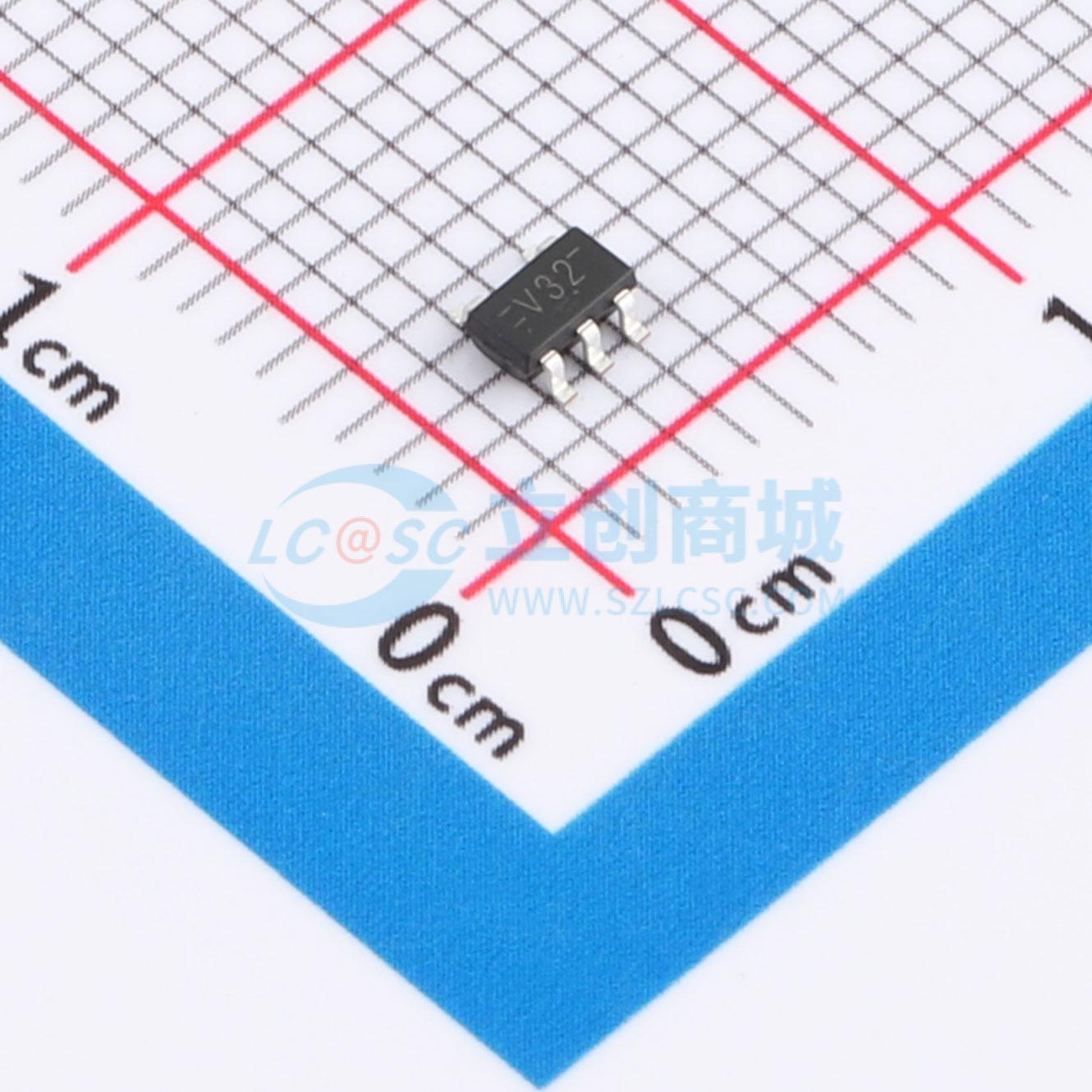

74LVC1G32W5-TP
单路2输入正或门，具备电源关断保护和ESD保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC1G32W5-TP
- 商品编号
- C52098144
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.038433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.6V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；2.3V；1.2V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 5.5ns@3.3V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
该器件为单路2输入或门，在正逻辑电路中实现Y = A + B功能。器件内置掉电保护电路，可在电源关闭时防止器件损坏。
商品特性
- 工作电压范围：1.6V ~ 5.5V
- 低功耗电流：I_CC = 10μA（最大值）
- 输出驱动能力：±24mA（VCC=3.0V）
- 具备掉电保护功能
- ESD保护性能超过JESD 22标准
- 人体模型（A114-A）耐压：2000V
- 充电器件模型（C101）耐压：1000V
- 提供SOT23-5封装
- 提供SOT353封装
