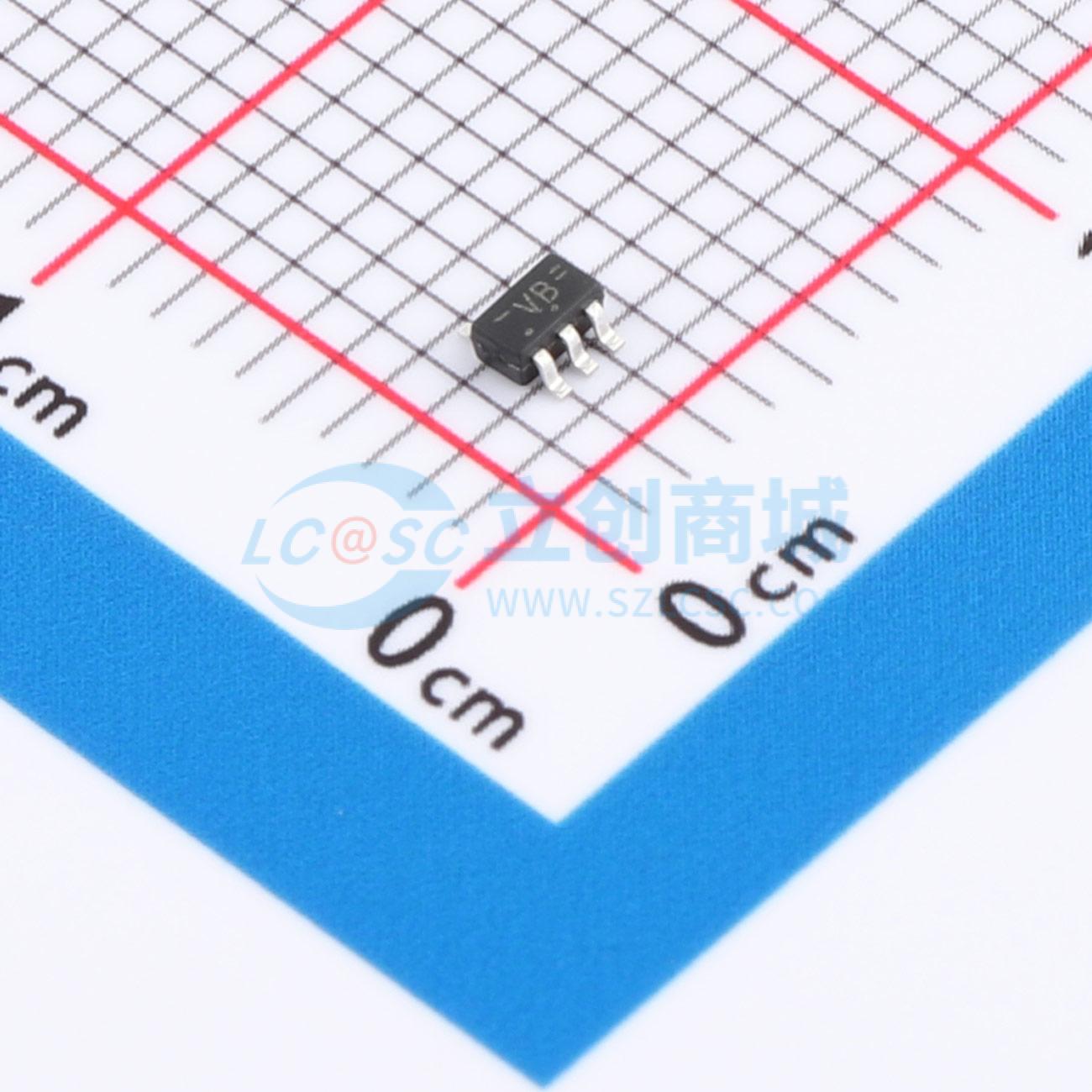

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G02SE-TP
单路2输入或非门，具备电压电平转换、电源关断信号隔离和保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC1G02SE-TP
- 商品编号
- C52098138
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.030433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；1.2V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 4ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
该器件是一款2输入或非门，在正逻辑中实现Y = A + B（上划线）的功能。器件内置掉电保护电路，可在掉电时防止器件损坏。
商品特性
- 工作电压范围：1.6V ~ 5.5V
- 低功耗电流：ICC = 10μA（最大值）
- ±24mA输出驱动能力（VCC=3.0V）
- 掉电保护
应用领域
- 电压电平转换
- 通用逻辑
- 掉电信号隔离
