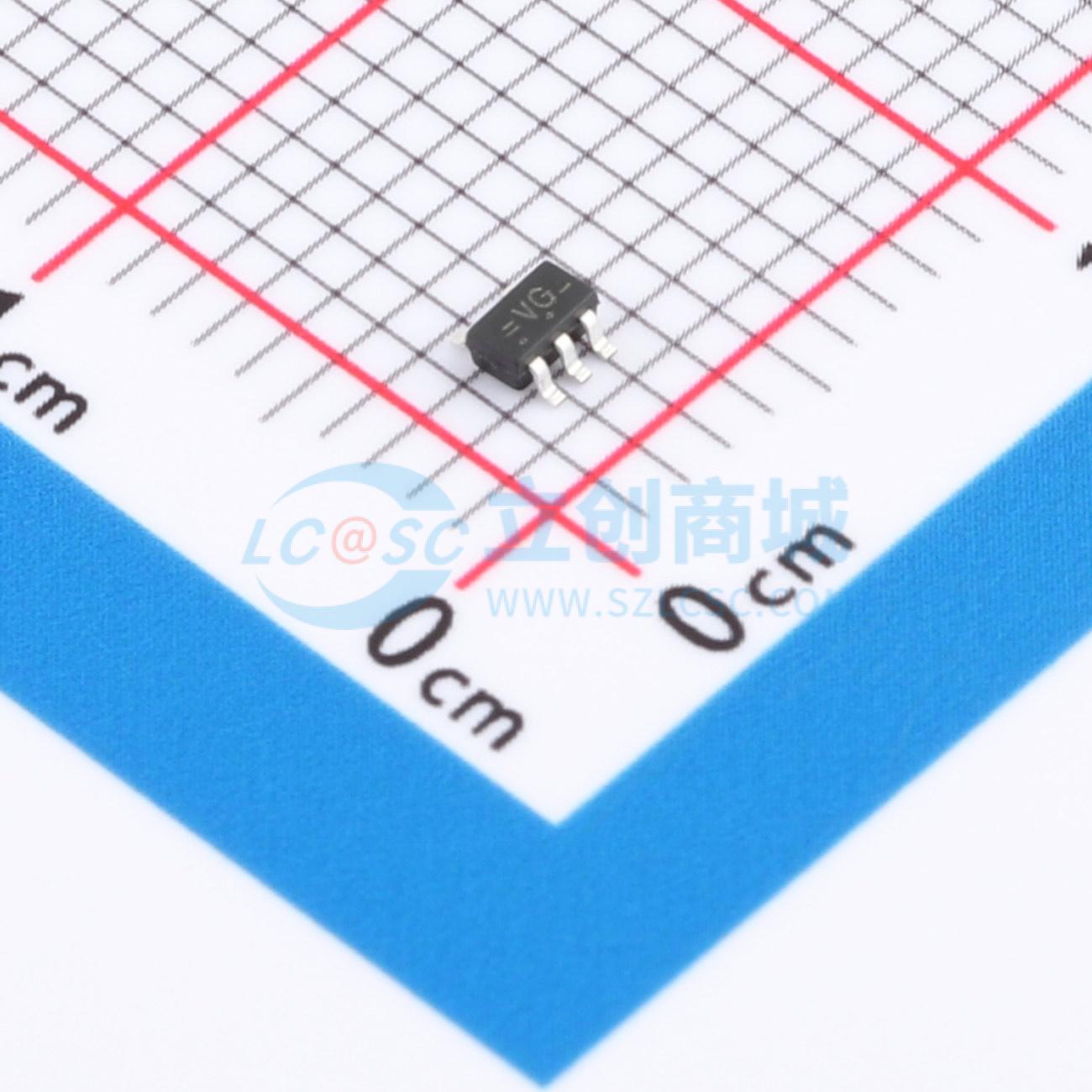

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G32SE-TP
单通道2输入正或门，具备电源关断保护和ESD保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC1G32SE-TP
- 商品编号
- C52098131
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.0283克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.6V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 6ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
74LVC1G32是一款单路2输入或门，在正逻辑电路中实现Y = A + B功能。该器件内置掉电保护电路，可在掉电时防止器件损坏。
商品特性
- 工作电压范围：1.6V ~ 5.5V
- 低功耗电流：I_CC = 10μA（最大值）
- 输出驱动能力：±24mA（当VCC=3.0V时）
- 掉电保护
- ESD保护性能超过JESD 22标准：- 2000V人体放电模型 - 1000V充电器件模型
- 提供SOT23-5封装
- 提供SOT353封装
