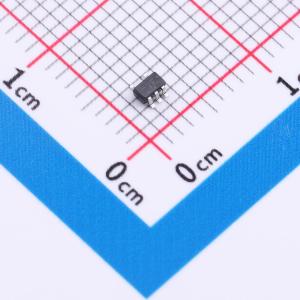

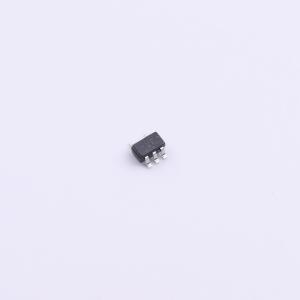

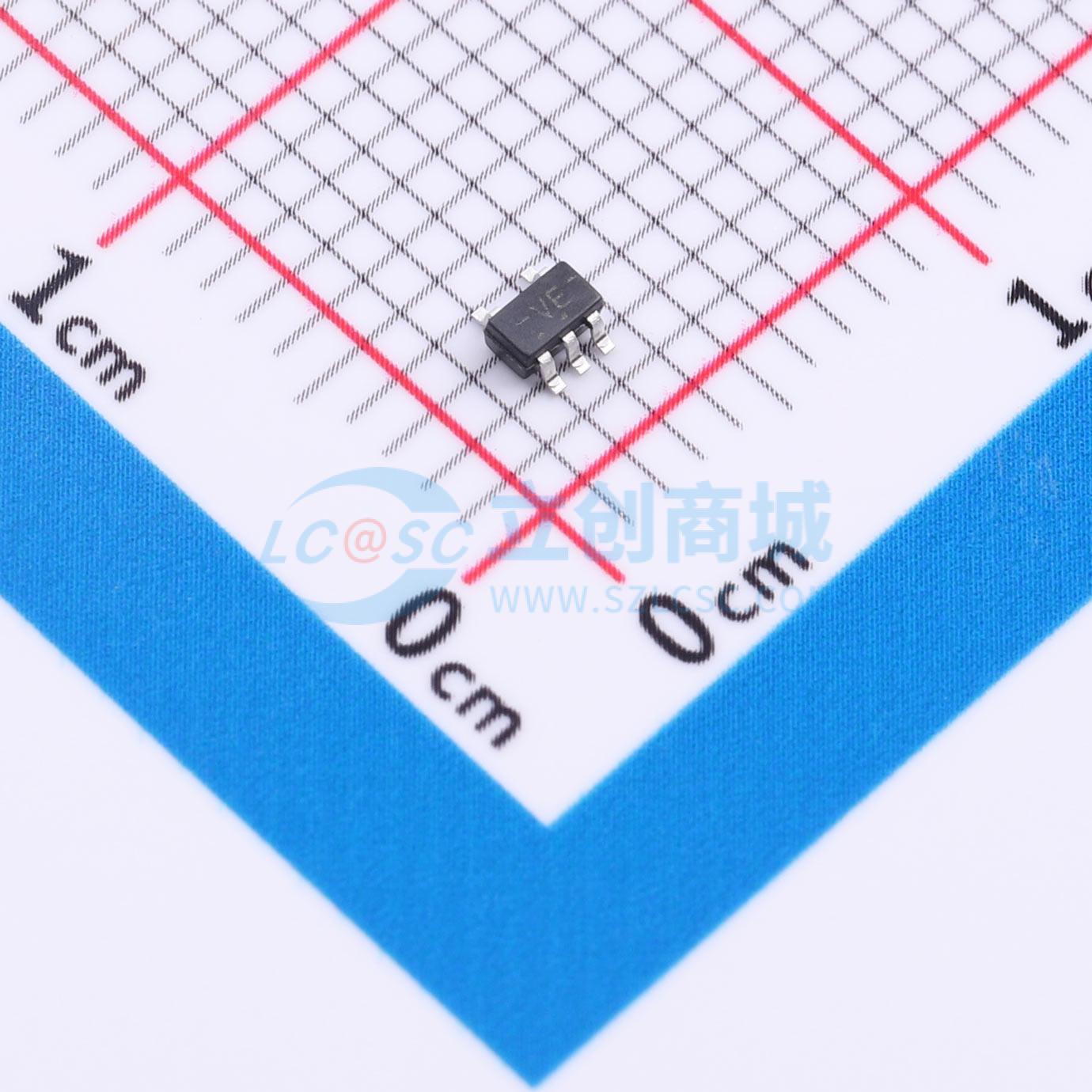

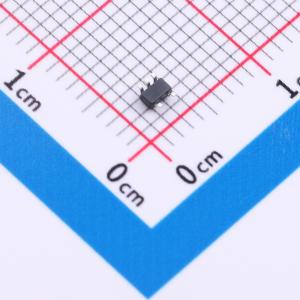

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G08SE-TP
2输入与门，具备电源关断保护和ESD保护功能
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC1G08SE-TP
- 商品编号
- C52098134
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.028567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；1.2V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 7ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
74LVC1G08 是一款 2 输入与门，实现逻辑功能 Y = A × B。该器件内置掉电保护电路，可防止器件在断电时受损。
商品特性
- 工作电压范围：1.65V ~ 5.5V
- 低功耗电流：I_CC = 10μA（最大值）
- ±24mA 输出驱动能力（VCC=3.0V）
- 具备掉电保护功能
- ESD 保护性能超过 JESD 22 标准：2000-V 人体模型（A114-A），1000-V 充电器件模型（C101）
- 提供 SOT23-5 封装
- 提供 SOT353 封装
应用领域
- 电压电平转换
- 通用逻辑
- 掉电信号隔离
- 个人电脑
- 网络设备
- 笔记本电脑
- 上网本
- 个人数字助理
- 平板电脑
- 电子阅读器
- 计算机外设
- 硬盘驱动器
- CD/DVD ROM
- 电视
- DVD
- 数字视频录像机
- 机顶盒
- 手机
- 个人导航/GPS设备
- MP3播放器
- 相机
- 录像机
