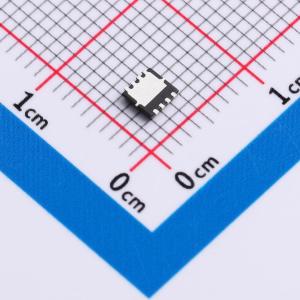

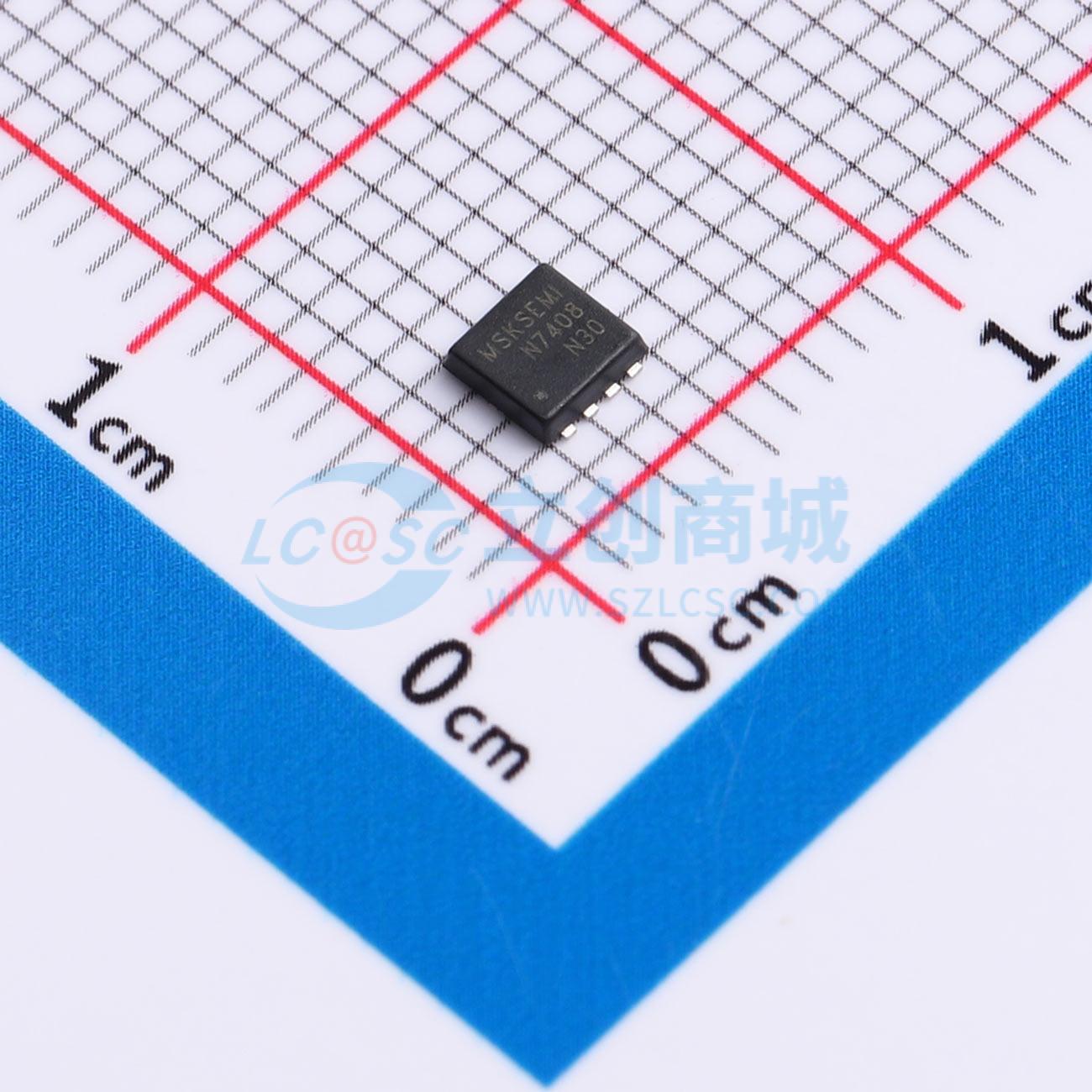

温馨提醒：图片仅供参考，商品以实物为准
AON7408-MS
采用先进沟槽技术的N沟道MOSFET，适用于电池保护和开关应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款AON7408-MS场效应管为N沟道，采用DFN3X3-8L小型化封装，兼顾高集成度与优散热性能；30V 最大 VDSS 下稳定传输 20A 漏极电流，适配高电流处理需求场景，15mΩ 低导通电阻实现高效节能，广泛应用于电源转换、负载开关、电池管理系统，是高集成高性能电子设计的理想选择。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AON7408-MS
- 商品编号
- C51908779
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.1007克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 15mΩ@10V | |
| 耗散功率(Pd) | 5.5W | |
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 10nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 490pF | |
| 反向传输电容(Crss) | 61pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 79pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
AON7408-MS采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30 V,ID = 20 A
- RDS(ON) < 20 mΩ@VGS = 10 V
应用领域
- 电池保护
- 负载开关
- 不间断电源
