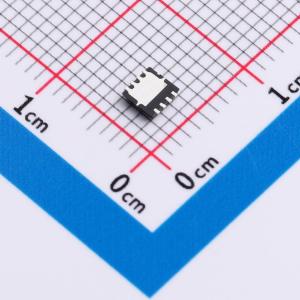

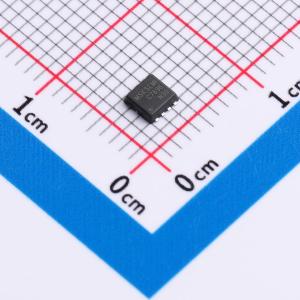

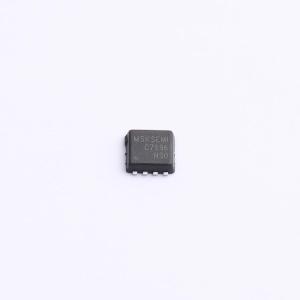

温馨提醒：图片仅供参考，商品以实物为准
FDMC7696-MS
FDMC7696-MS
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款FDMC7696-MS型号N沟道MOS管，采用紧凑型DFN3X3-8L封装工艺，专为现代电子设备的小型化和高性能设计。器件支持30V的额定电压VDSS，拥有卓越的30A连续电流ID承载能力，展现强大的功率处理性能。尤为突出的是其9mR超低导通电阻，有效提升能源利用效率，降低系统热损耗。该MOS管广泛应用于电源管理、马达驱动、电池管理系统等高要求领域，出厂前均经过严格的质量检测，确保带给用户出色而稳定的性能体验。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- FDMC7696-MS
- 商品编号
- C51908788
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.1036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 8mΩ@10V | |
| 耗散功率(Pd) | 20W | |
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 7.2nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 572pF | |
| 反向传输电容(Crss) | 65pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 81pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
FDMC7696-MS采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30 V,ID = 30 A
- 在VGS = 10 V时,RDS(ON) < 13 mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
