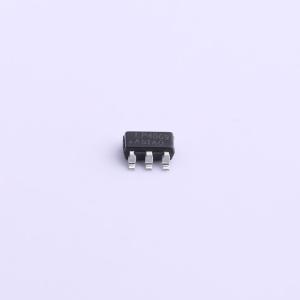

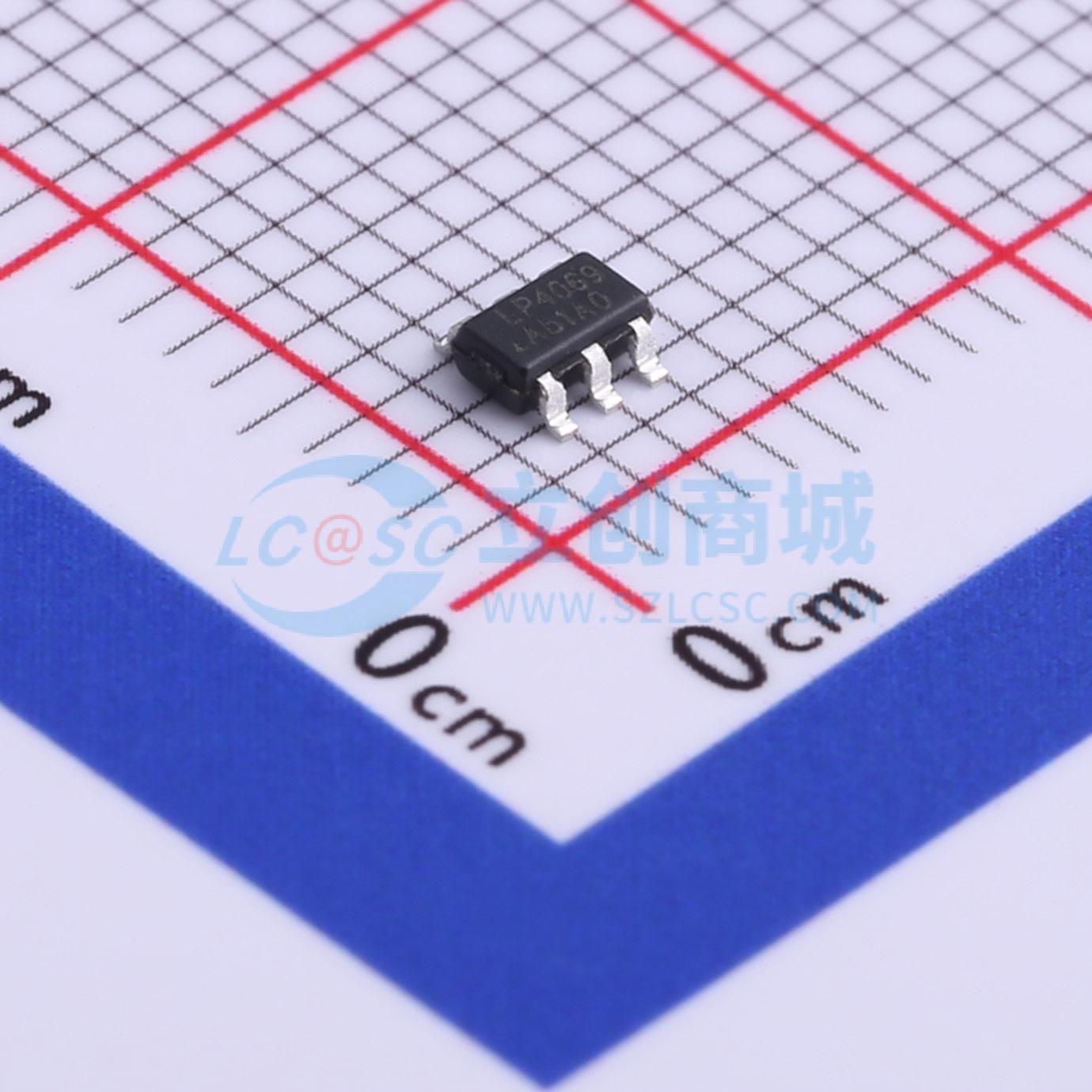

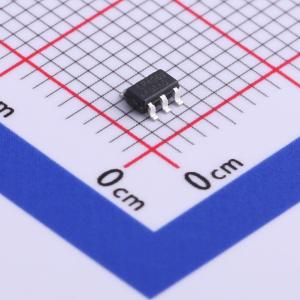

LP4069B6F
800mA单芯片锂离子和锂聚合物充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP4069 是一款用于单节锂离子电池的完整恒流/恒压线性充电器。其 SOT23 - 6/TDFN - 8 封装和较少的外部元件数量，使 LP4069 非常适合便携式应用。无需外部检测电阻，且由于采用内部 MOSFET 架构，也不需要阻塞二极管
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP4069B6F
- 商品编号
- C517036
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~28V | |
| 最大充电电流 | 800mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -20℃~+85℃ | |
| 静态电流(Iq) | 1uA |
商品概述
LP4069是一款完整的单节锂离子电池恒流/恒压线性充电器。其SOT23 - 6/TDFN - 8封装和较少的外部元件数量，使LP4069非常适合便携式应用。无需外部检测电阻，且由于采用内部MOSFET架构，也不需要阻断二极管。热反馈可调节充电电流，以在高功率运行或高环境温度时限制芯片温度。充电电压固定为4.2V，充电电流可通过单个电阻进行外部ISET编程。 当达到最终浮充电压后，充电电流降至设定电流值的1/10时，LP4069会自动终止充电周期。 当移除输入电源时，LP4069会自动进入低电流状态，使电池放电电流降至小于1μA。 其他特性包括充电电流监测、欠压锁定、自动再充电和状态引脚。
商品特性
- 输入电压高达28V
- 输入过压保护：7V
- 短路保护
- 可编程充电电流高达800mA
- 1μA电池反向电流
- 电池反接保护
- 无需MOSFET、检测电阻或阻断二极管
- 具备热调节功能的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
- SOT23 - 6/TDFN - 8（2*2mm）封装
- 符合RoHS标准且100%无铅（Pb）
应用领域
- 便携式媒体播放器/游戏移动电源
- 蓝牙应用、PDA/MID
