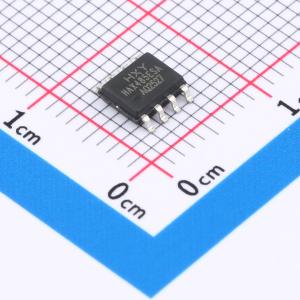

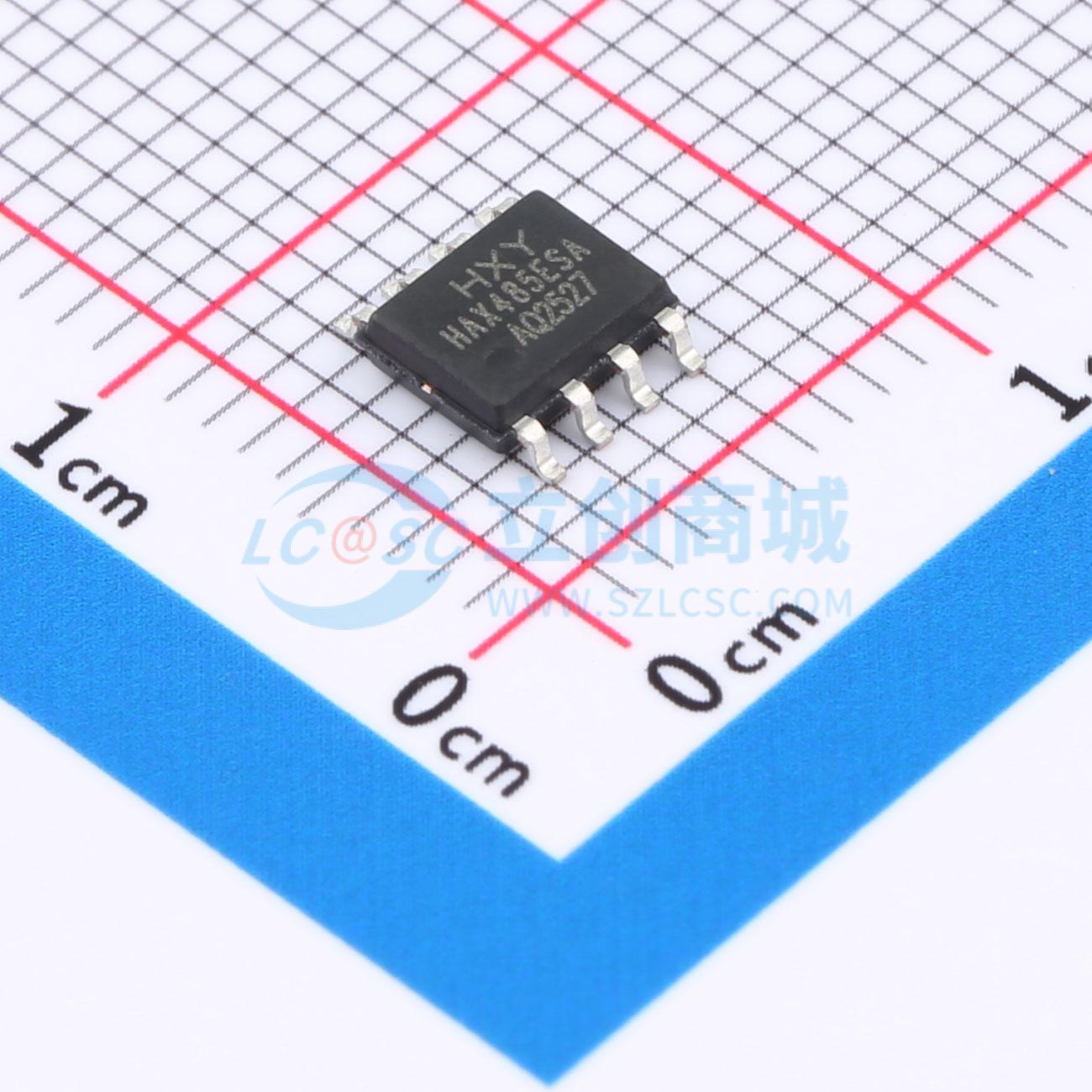

HMAX485ESA
10Mbps通信收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款RS-485/RS-422芯片支持3V至5.5V的宽电压输入，具备2.5Mbps的高速数据传输能力。适用于多种通信场景，如数据中心和远程控制系统。其稳定性和可靠性满足各种环境下的通信需求，确保数据传输的准确性和高效性。
- 商品型号
- HMAX485ESA
- 商品编号
- C50177024
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.119095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 300uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
HMAX485ESA 是一款工作电压为 3V 至 5.5V、具备正负 15kV 抗静电能力的半双工差分收发器，可为半双工应用提供完整的 RS485 兼容性。每个部分包含一个驱动器和接收器，专为在扩展的共模电压范围（-7V 至 +12V）内进行数据传输而设计。它能够以高达 10Mbps 的速率有效传输数据。驱动器具有短路电流限制功能，并通过热关断电路进行保护，防止过度的功耗，该电路会将驱动器输出置于高阻态。接收器输入具有失效安全特性，当输入开路、短路以及驱动器关闭但未驱动时，可保证输出逻辑高电平。两个组件均具有上电/掉电模式，且驱动器输出无毛刺，允许收发器实时插入或从总线移除。CMOS 设计旨在提供显著的节能效果，同时不牺牲过载或 ESD 防护能力。典型情况下，工作时的静态电流仅为 300uA，关断模式下为 1uA。
商品特性
- 高通信速率，3.0V ~ 5.5V 电源供电下可达 10Mbps
- 高 ESD 保护等级
- 低功耗，关断模式下低至 1uA
- 输入电压范围：-7V 至 +12V（共模）
- 总线最多可连接 256 个节点
- 热关断保护功能
- 驱动器过载保护功能
- 完全失效安全（开路、短路等）
应用领域
- RS-485 通信网络
- 工业自动化
- 楼宇自动化
- 数据采集系统
