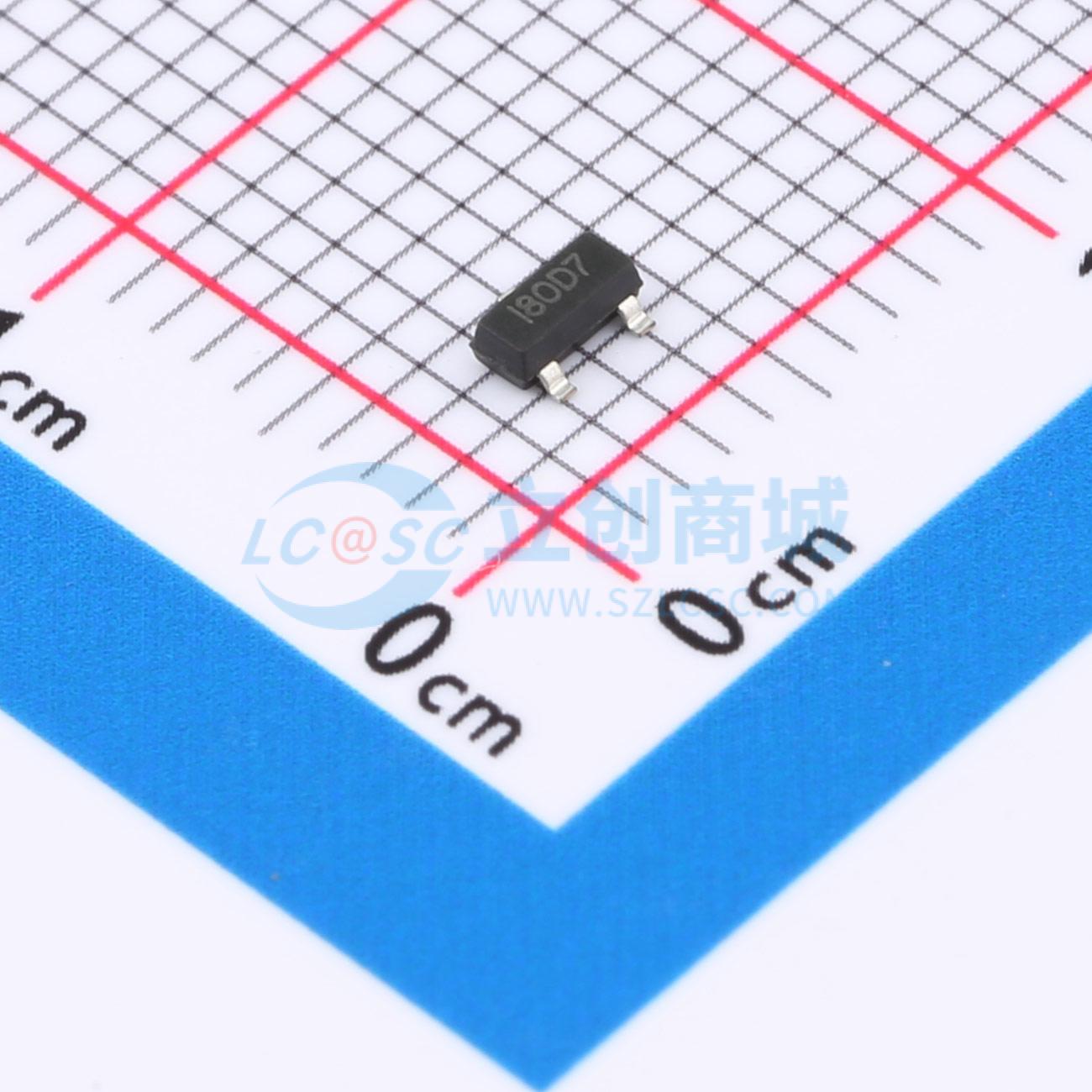

温馨提醒：图片仅供参考，商品以实物为准
HIMP809REUR+T
带240ms延迟的电压检测器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款监控和复位芯片属于监视器电路类型，特别设计用于保障电子设备的稳定性和可靠性。其输出采用推挽配置，确保了信号传输的高效与稳定。当检测到电源电压下降至2.63V以下时，芯片将触发低电平有效的复位信号，以帮助系统迅速恢复正常工作状态。这一特性对于防止因电压波动引起的性能问题至关重要。适用于需要精准电压监测和自动复位机制的各种应用中，可以有效地保护电子系统免受电压不稳的影响，确保系统的持续健康运行。此芯片是维持电子装置稳定性的理想选择。
- 商品型号
- HIMP809REUR+T
- 商品编号
- C50177042
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.023667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压检测器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1V~6V |
| 属性 | 参数值 | |
|---|---|---|
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.63V | |
| 静态电流(Iq) | 5uA |
商品概述
IMP809xEUR/T 是一款通用电压检测器，在 3.6V 电压下仅消耗约 5μA 电流，可广泛应用于所有电子系统中，用于监控电池电压或生成上电复位信号。其工作电压范围为 1V 至 6V。该器件采用低电压基准、低失调比较器、定时器和推挽输出级。当输入电压高于内部设定电平并持续 240ms 后，其推挽输出被拉高。IMP809xEUR/T 采用 SOT-23 封装。
商品特性
- 工作电压范围：1V 至 6V
- 电压检测电平设定范围：2.3V 至 5V
- SOT-23 封装
- 检测延迟时间：240ms
- 当输入电压 < 1V 时，复位引脚输出保持低电平
- 4kV ESD 防护
应用领域
- 电池电压监控
- 上电复位
- 机顶盒
- 电压电平触发
- 按键消抖
