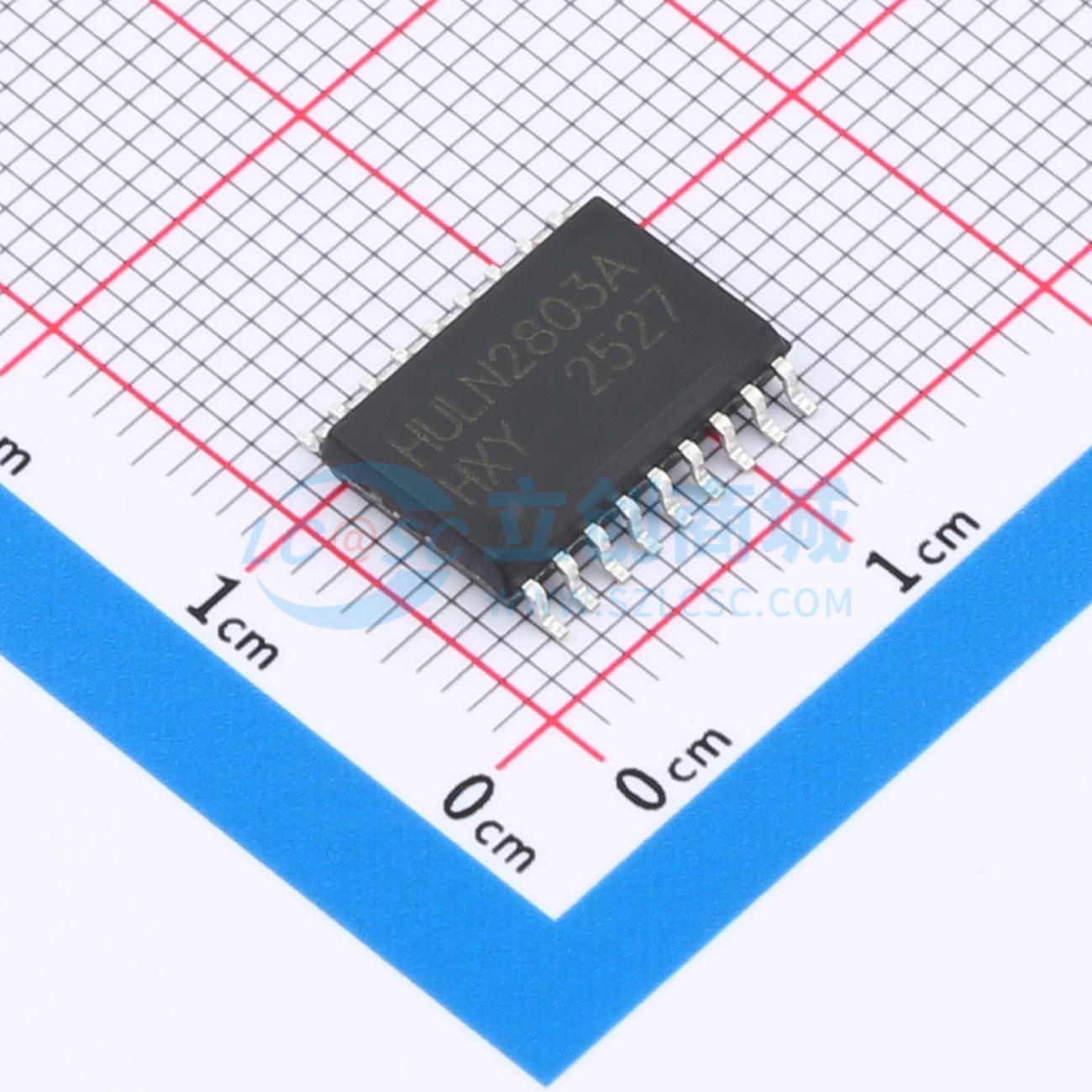

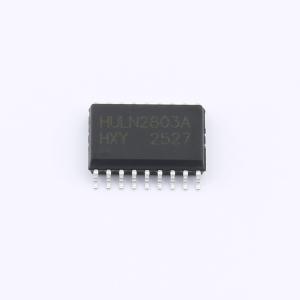

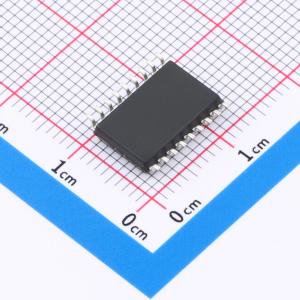

温馨提醒：图片仅供参考，商品以实物为准
HULN2803A
达林顿晶体管阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款达林顿晶体管阵列拥有八路通道，每路可承受最高500mA的集电极电流和最大30V的输入电压。适用于需要多通道、高电流输出的应用场景，如电源管理、信号放大等，确保系统稳定运行。提供卓越的性能和可靠性。
- 商品型号
- HULN2803A
- 商品编号
- C50177037
- 商品封装
- SOP-18
- 包装方式
- 编带
- 商品毛重
- 0.659184克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -20℃~+85℃ | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.5V | |
| 输入电流(on) | 1.15mA | |
| 输入电流(off) | 100uA | |
| 正向压降(Vf) | 1.5V | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT |
商品概述
HULN2803A器件是一款50 V、500 mA的达林顿晶体管阵列。该器件由八个NPN达林顿对组成，具有高压输出，并带有用于开关感性负载的共阴极钳位二极管。每个达林顿对的集电极电流额定值为500 mA。达林顿对可以并联连接以获得更高的电流能力。应用包括继电器驱动器、锤驱动器、灯驱动器、显示驱动器（LED和气体放电）、线路驱动器和逻辑缓冲器。HULN2803A器件的每个达林顿对都有一个2.7 kΩ的串联基极电阻，可直接与TTL或5 V CMOS器件配合工作。
商品特性
- 额定集电极电流500 mA（单路输出）
- 高压输出：50 V
- 输出钳位二极管
- 输入兼容多种逻辑类型
应用领域
- 继电器驱动器
- 锤驱动器
- 灯驱动器
- 线路驱动器
- 逻辑缓冲器
