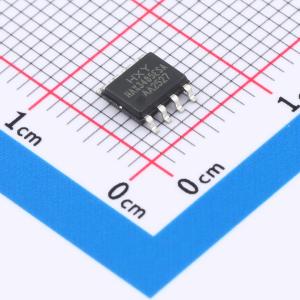

温馨提醒：图片仅供参考，商品以实物为准
HMAX3485ESA
15Mbps通信收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款RS-485/RS-422收发器芯片，采用3.3V电源供电，支持最高10Mbps的数据传输速率。适用于多种通信场景，如数据中心和远程控制系统。其可靠性和高性能确保了稳定数据传输，满足各种应用需求。
- 商品型号
- HMAX3485ESA
- 商品编号
- C50177025
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.119598克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 15Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 静态电流 | 300uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
HMAX3485是一款工作电源为3V至5.5V、具备±15kV抗静电能力的半双工差分收发器，可为半双工应用提供完整的RS-485兼容性。每个部分包含一个驱动器和接收器，设计用于在扩展共模范围（-7V至+12V）内传输数据。它能以高达15Mbps的速率有效传输数据。该系列还具备增强的ESD保护功能。采用IEC61000-4-2空气间隙放电标准时，所有发射器输出和接收器输入均提供±15kV保护。若采用人体模型（HBM），保护能力可达±15kV。若采用IEC61000-4-2接触放电保护，保护能力为±8kV。驱动器短路电流受到限制。当驱动器输出通过热关断电路置于高阻态时，可防止功耗过高。接收器（RX）输入采用“故障安全”设计，确保当RX输入悬空、短路或端接但未被驱动时，RX输出保持逻辑高电平。两个组件均具有上电/掉电模式，且驱动器输出无故障，允许收发器实时插入或从总线移除。CMOS设计旨在显著节省功耗，同时不牺牲抗过载或ESD损坏能力。典型情况下，工作静态电流仅为300μA，关断模式下为1μA。
商品特性
- 高通信速率，3.0V ~ 5.5V电源供电，速率达15Mbps
- 高ESD保护
- 低功耗，关断模式下低至1μA
- 输入电压范围：-7V ~ +12V（共模）
- 总线最多可连接256个节点
- 热关断保护功能
- 驱动器过载保护功能
- 完全故障安全（开路、短路等）
