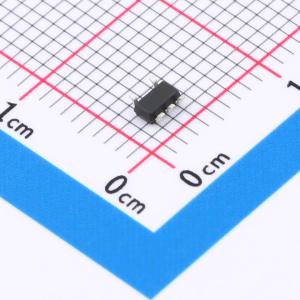

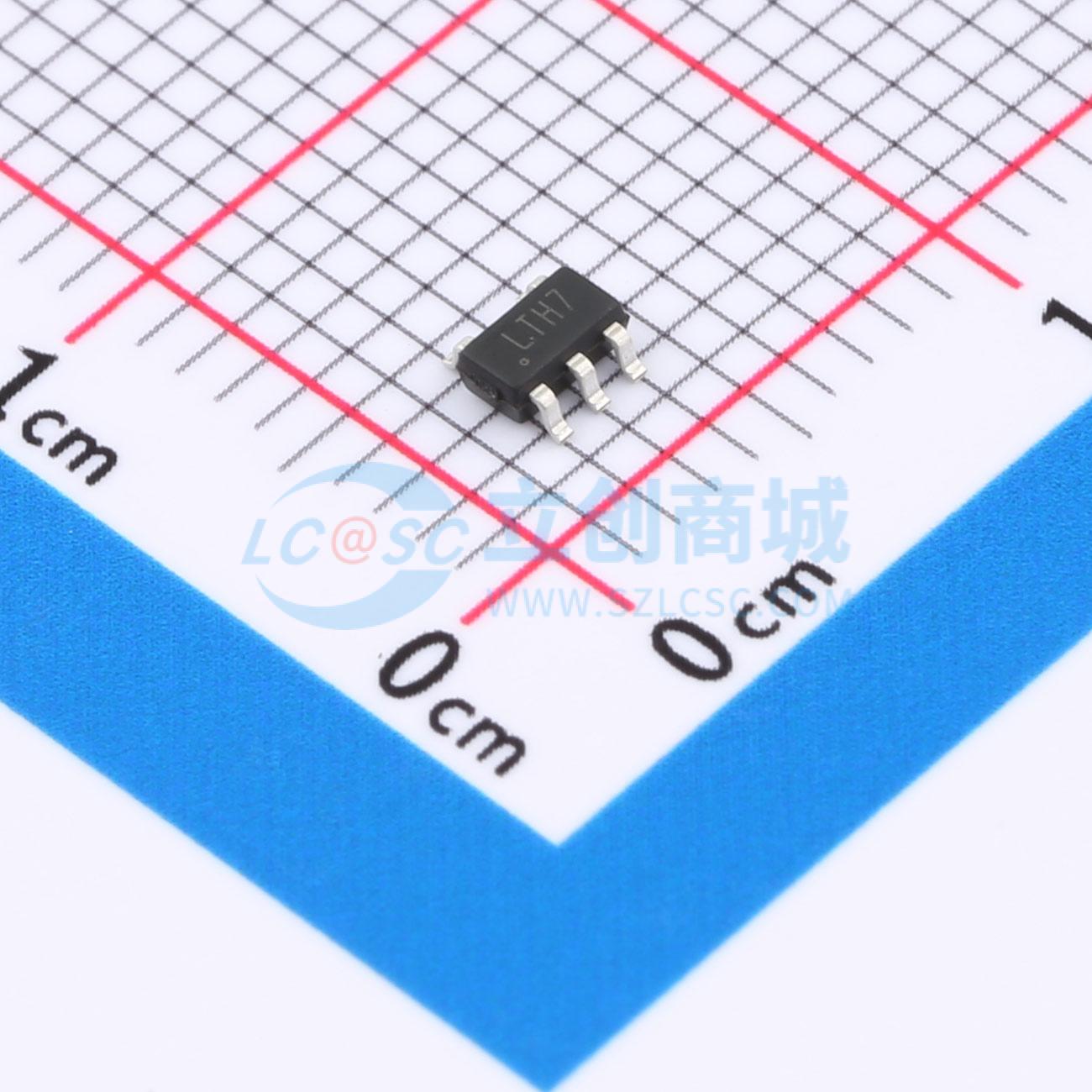

HTP4054

单节锂离子电池充电器IC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款电池管理元器件适用于锂离子电池，支持4.5V至5.5V的电源电压。其最大充电电流为600mA，适用于单节电池。该元器件能够有效监控和管理电池状态，确保充电安全和效率，适合多种应用环境。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HTP4054
商品编号: C50177039
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.030537克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	-
	0V电池充电	-
	静态电流(Iq)	25uA
	均衡电流	-
	接口类型	-
	功能特性	恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；欠压锁定；涓流充电

商品概述

HTP4054是一款完整的单片锂离子电池恒流/恒压线性电源管理芯片。其纤薄的外形和紧凑的封装使其适用于便携式应用。该芯片专为USB供电规范设计，得益于其内部MOSFET结构，无需外部电阻和阻塞二极管。在高功率运行或高环境温度条件下，其热反馈机制可调节充电电流以降低芯片温度。充电电压固定为4.24V，充电电流可通过外部电阻编程设定。当电池电压达到目标值且充电电流降至设定值的十分之一时，充电周期自动终止。移除输入电源（如适配器或USB）后，芯片自动进入低功耗状态，电池漏电流降至2μA以下。该芯片亦可置于停机模式，此时电源供电电流降至25μA。其他功能包括充电电流监控、输入欠压锁定、自动再充电以及充电状态和充电开始指示。

商品特性

充电电流可通过编程设定，最高可达500mA
无需外部MOSFET、检测电阻和阻塞二极管
采用小尺寸封装，实现对锂离子电池的完整线性充电管理
恒流/恒压操作配合热调节，可实现最高充电效率且无过热风险
可直接从USB端口为单节锂离子电池充电
预设充电电压为4.24V±1%
提供充电电流监控功能
具备充电状态指示输出
充电电流降至设定值的1/10时自动终止充电
停机模式下供电电流为25μA
涓流充电阈值电压为2.9V
内置软启动功能以限制浪涌电流
静电放电（人体模型）耐受能力大于7kV

应用领域

手机
个人数字助理
MP3播放器
蓝牙设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.25V~6.5V
	最大充电电流	500mA
	充电饱和电压	4.24V
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
