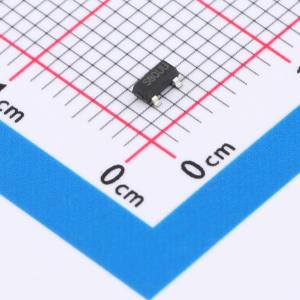

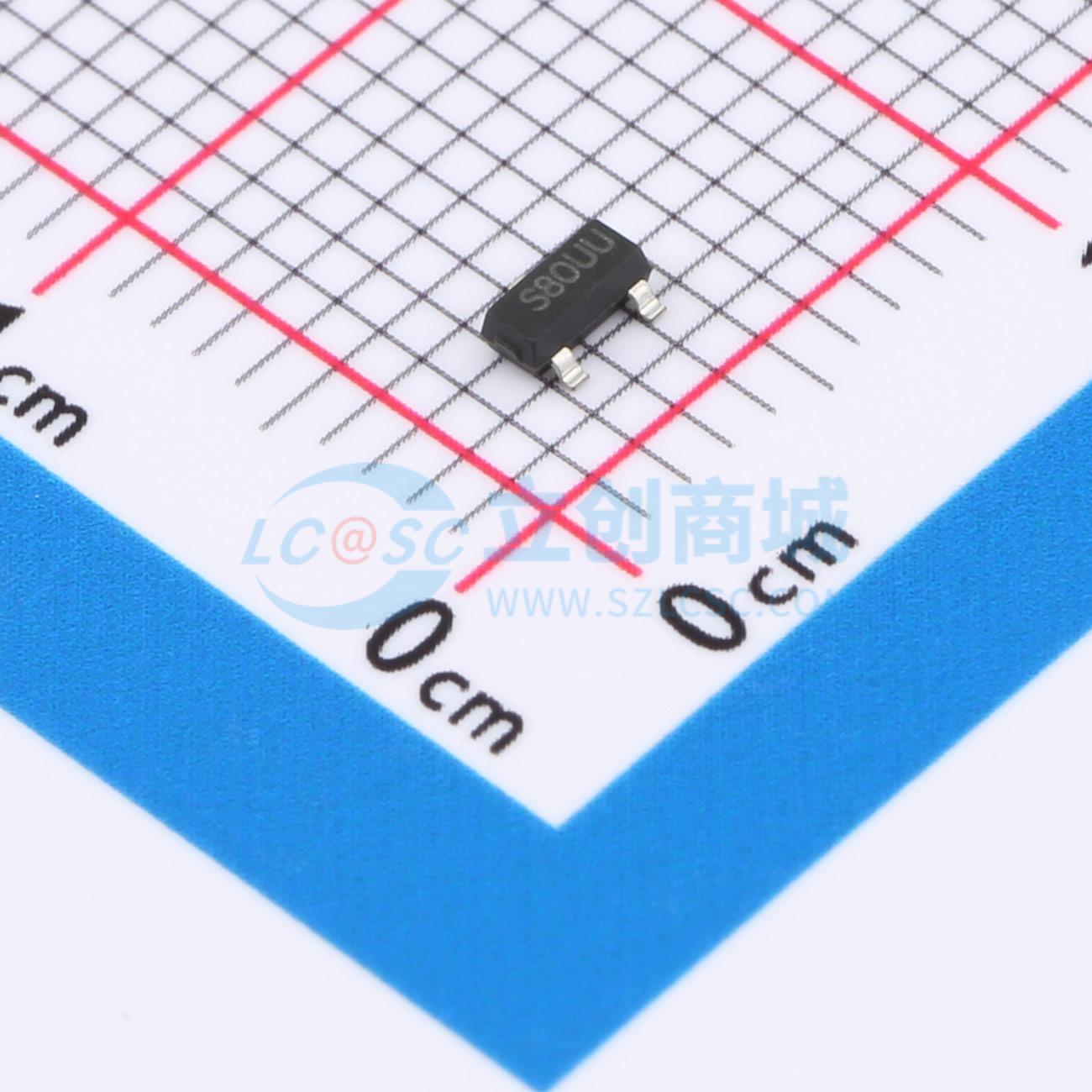

温馨提醒：图片仅供参考，商品以实物为准
809-RXN3L/TR
带240ms延迟的电压检测器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款监控和复位芯片采用监视器电路设计，配备推挽输出类型，能够在检测到电源电压降至2.63V以下时触发低电平有效的复位信号。此特性确保了在电压不稳定的情况下，设备能够及时复位，避免由于供电不足导致的操作异常或数据丢失。该芯片适用于多种需要稳定电源供应的电子系统中，比如消费类电子产品和通信设备，为这些应用提供了一种可靠的手段来监控电源状态，并在必要时自动重启系统，从而维持系统的正常运行。通过精准的电压监测，它为用户带来了更加安全和可靠的操作环境。
- 商品型号
- 809-RXN3L/TR
- 商品编号
- C50177041
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.023826克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压检测器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1V~6V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.63V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | - | |
| 工作温度 | - | |
| 功能特性 | - | |
| 静态电流(Iq) | 5uA |
商品概述
SGM809 是一款通用电压检测器，在 3.6V 电压下仅消耗约 5uA 电流，可广泛应用于所有电子系统中，用于监测电池电压或生成上电复位信号。其工作电压范围为 1V 至 6V。SGM809 采用低电压基准、低失调比较器、定时器和推挽输出级。当输入电压高于内部设定电平 240ms 后，其推挽输出被拉高。SGM809 采用 SOT-23 封装。
商品特性
- 宽工作电压范围：1V ~ 6V
- 电压检测电平设定范围：2.3V ~ 5V
- SOT-23 封装
- 检测延迟时间：240ms
- 当输入电压 < 1V 时，复位引脚输出保持低电平
- 4kV ESD 防护等级
应用领域
- 电池电压监控
- 上电复位
- 机顶盒
- 电压电平触发
- 按键消抖
