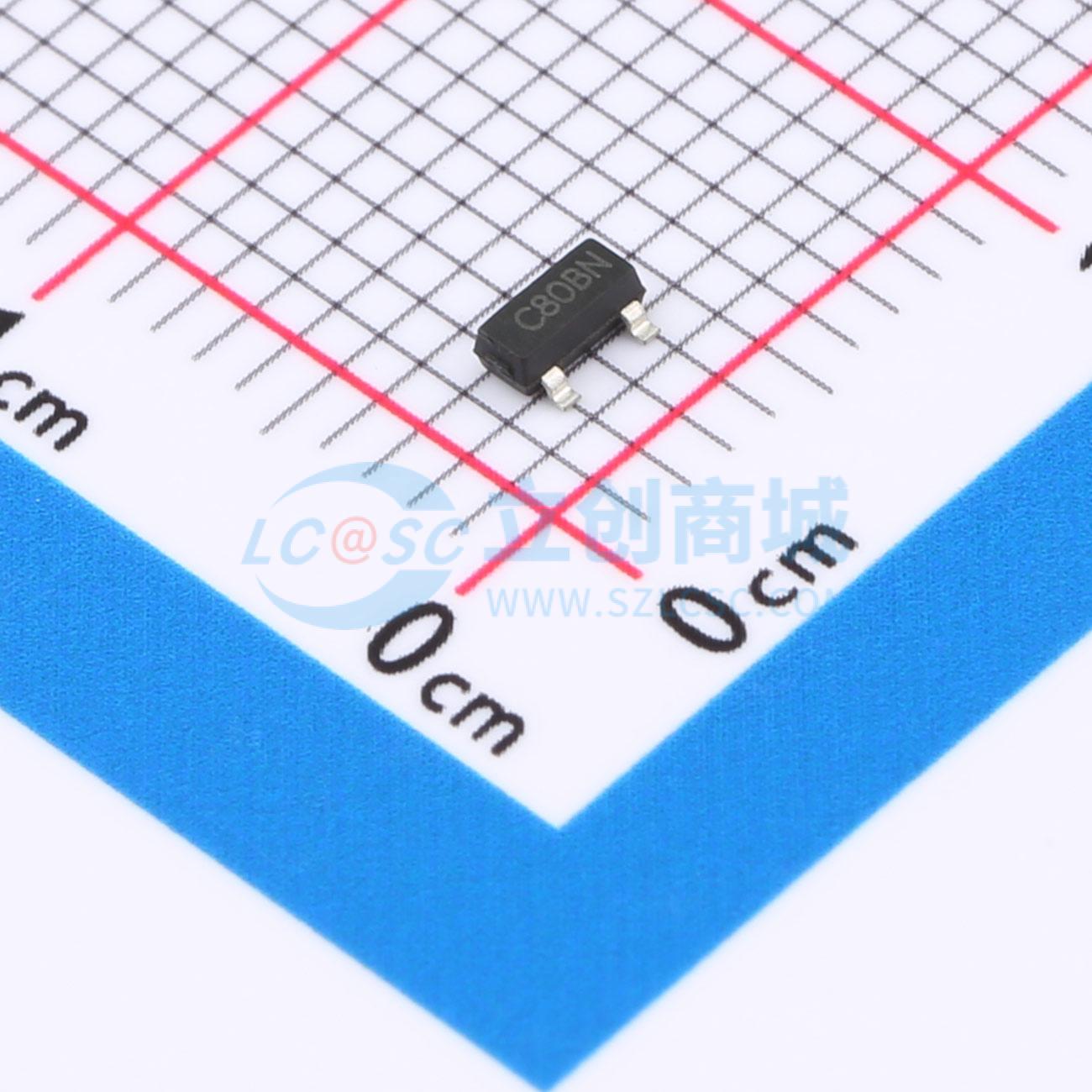

温馨提醒：图片仅供参考，商品以实物为准

HCN809R

带240ms延迟的电压检测器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款监控和复位芯片采用了监视器电路设计，具备精准的电压监测能力。其输出类型为推挽式，确保了信号传输的高效与稳定。该芯片在检测到电源电压降至2.63V以下时，将激活低电平有效的复位信号，以确保连接设备在电压不稳定时能够得到及时保护和恢复。这种特性对于需要高可靠性和自动重启功能的应用尤其重要，适用于各种要求严苛的电子装置中，保证系统运行的安全性与连续性。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HCN809R
商品编号: C50177044
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

CN809x是一款通用电压检测器，在3.6V电压下仅消耗约5uA电流，可广泛应用于各种电子系统，用于监测电池电压或生成上电复位信号。其工作电压范围为1V至6V。CN809x内部集成了低压基准、低失调比较器、定时器和推挽输出级。当输入电压高于内部设定电平并持续240ms后，其推挽输出将变为高电平。该器件采用SOT-23封装。

商品特性

宽工作电压范围：1-6V
电压检测电平设置范围：2.3-5V
SOT-23封装
检测延迟时间：240ms
当输入电压 < 1V时，复位引脚输出保持低电平
4kV ESD保护

应用领域

电池电压监测
上电复位
机顶盒
电压电平触发
按键消抖
便携设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	复位有效电平	低电平有效
	阈值电压	2.63V
	工作温度	-40℃~+125℃
	静态电流(Iq)	5uA

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压检测器
	输出类型	推挽
	工作电压	1V~6V
